Sonde Attive e Differenziali

Le sonde attive e differenziali sono accessori specializzati per oscilloscopi progettati per misurare segnali che non possono essere catturati in modo sicuro o accurato con sonde passive standard. Le sonde attive utilizzano circuiti di amplificazione interna per fornire impedenza di ingresso molto alta e basso carico capacitivo, minimizzando il disturbo del circuito anche ad alte frequenze. Le sonde differenziali misurano la tensione tra due nodi non riferiti a terra, rendendole essenziali per catturare in modo sicuro segnali flottanti come quelli trovati negli alimentatori switching, nei circuiti gate di azionamento motore e nei bus seriali differenziali.

Questi strumenti sono critici per gli ingegneri di elettronica di potenza, gli specialisti di test EMC e i laboratori di R&D che lavorano con circuiti digitali e analogici ad alta velocità. I modelli di Hioki, Pico Technology e Siglent coprono larghezze di banda da pochi MHz fino a diversi GHz, con rapporti di reiezione in modalità comune (CMRR) elevati che consentono misurazioni differenziali precise anche in ambienti rumorosi.

Applicazioni Tipiche

Progettazione di alimentatori switching — misurazione di segnali di comando gate e forme d'onda di commutazione MOSFET riferite a nodi flottanti in topologie half-bridge e full-bridge
Test di azionamenti motore e inverter — cattura della tensione differenziale attraverso gli avvolgimenti di fase e le giunzioni emettitore-gate IGBT
Test di pre-conformità EMC — misurazione delle emissioni condotte e del rumore in modalità comune su linee di alimentazione e fasci di cavi
Probing di bus seriali ad alta velocità — cattura di coppie differenziali come USB, CAN, RS-485 e Ethernet con reiezione accurata in modalità comune
Test di sistemi di gestione della batteria — misurazione delle tensioni delle singole celle in pile di batterie collegate in serie

Marchi Popolari

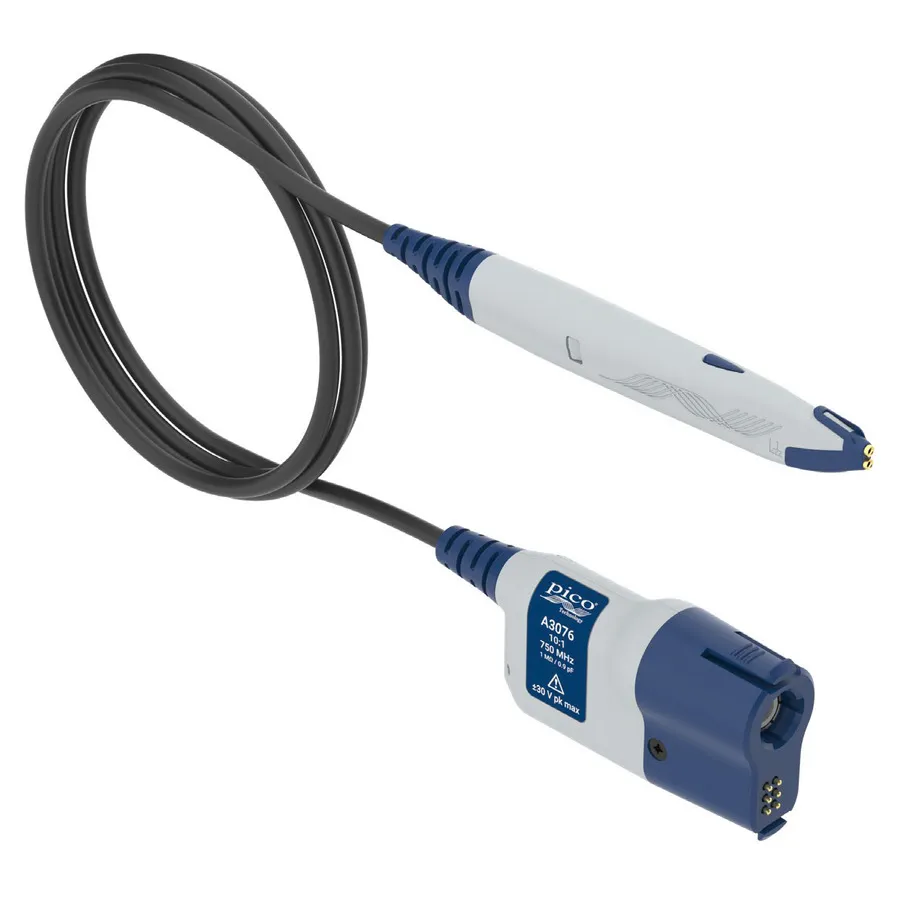

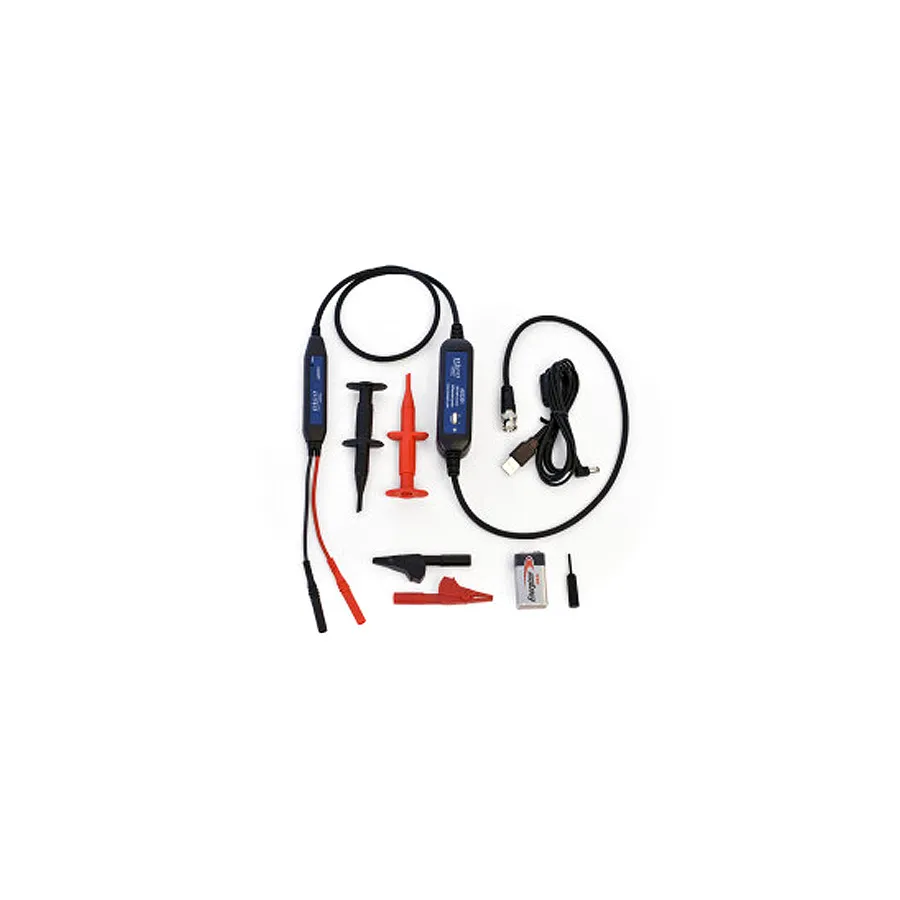

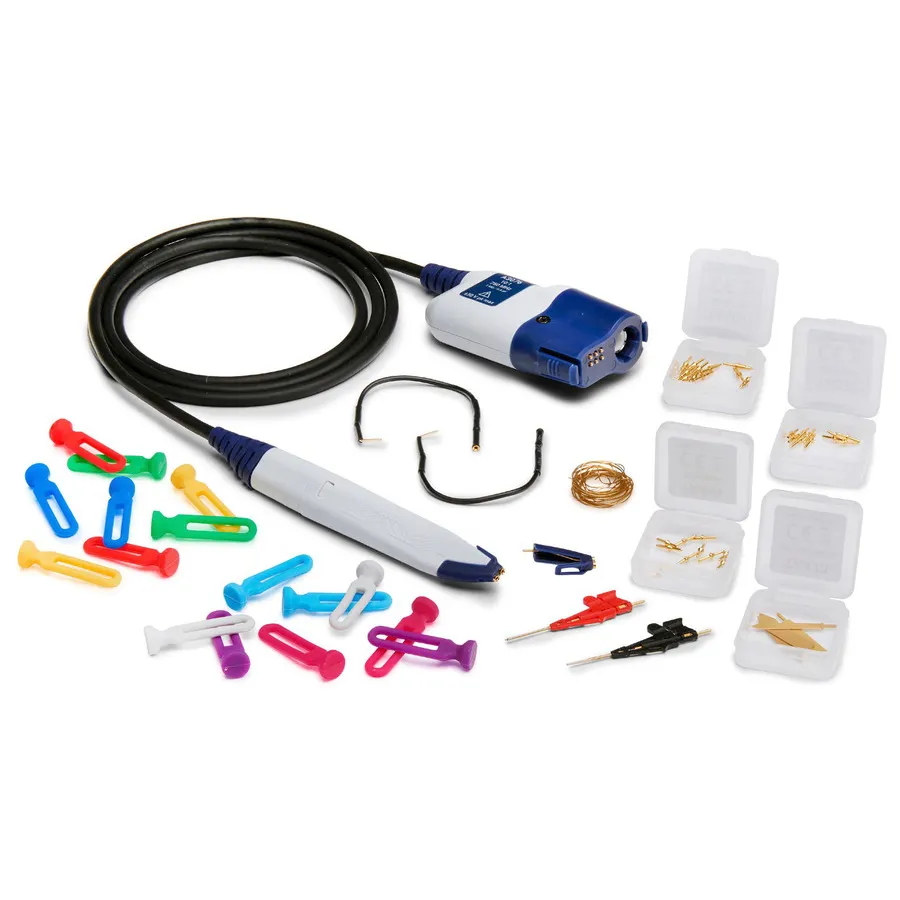

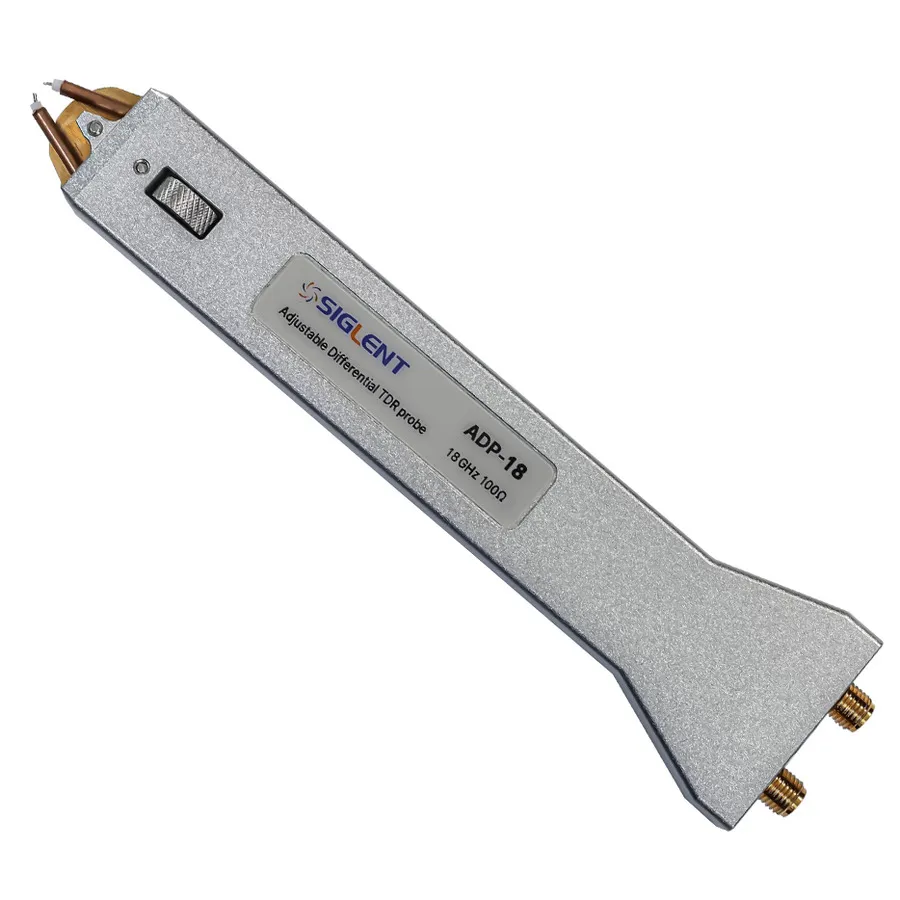

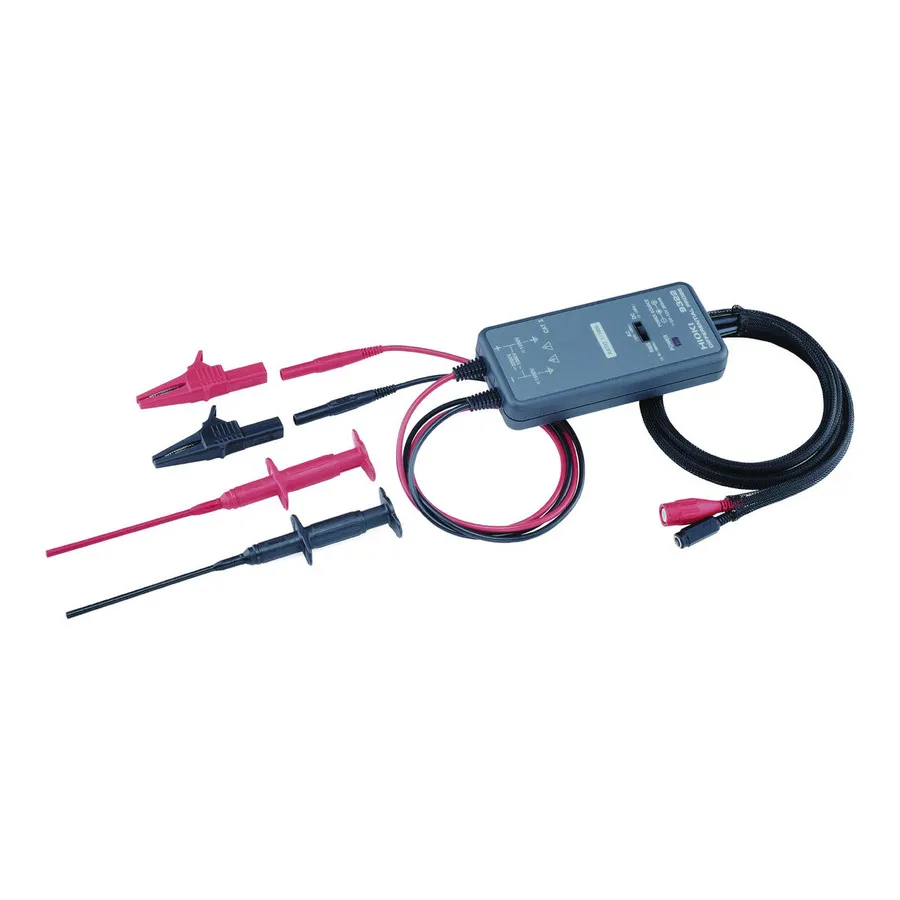

Hioki offre sonde differenziali a banda larga ben adatte per applicazioni di elettronica di potenza e inverter. Pico Technology fornisce sonde attive ad alta impedenza e sonde attive differenziali compatibili con la gamma di strumenti PicoScope. La serie ADP di Siglent offre rapporti di attenuazione regolabili per una copertura flessibile della gamma di tensioni sia in ambienti di laboratorio che sul campo.
