Kit di Calibrazione per Analizzatori

I kit di calibrazione per analizzatori contengono gli standard meccanici ed elettronici di precisione richiesti per eseguire la correzione dell'errore vettoriale su network analyzer vettoriali (VNA) e altri strumenti di misurazione RF. Caratterizzando gli errori di misurazione sistematici attraverso standard di riferimento noti — inclusi elementi short, open, load e through (SOLT) — i kit di calibrazione consentono agli ingegneri di rimuovere gli errori dello strumento e del cavo dalle misure, lasciando solo il vero comportamento del dispositivo sotto prova (DUT).

I kit di calibrazione sono disponibili per un'ampia gamma di tipi di connettore coassiale inclusi Type-N, SMA, 3.5 mm, 2.92 mm (K), 2.4 mm e 1.85 mm (V), coprendo intervalli di frequenza da DC a 110 GHz e oltre. Il tipo di connettore e il grado del kit determinano direttamente il limite di frequenza superiore e l'accuratezza della misurazione raggiungibile su qualsiasi sistema VNA, rendendo la selezione del kit di calibrazione corretto un passo critico nella configurazione della misurazione RF.

Applicazioni Tipiche

Misurazione dei parametri S di componenti RF e microonde quali filtri, amplificatori e connettori
Caratterizzazione dell'impedenza dell'antenna e design della rete di adattamento
Caratterizzazione della linea di trasmissione e del cavo nell'infrastruttura di telecomunicazioni
Modellazione e verifica dei dispositivi nello sviluppo di semiconduttori e MMIC
Test di conformità per componenti RF in sistemi radar aerospaziali, di difesa e automobilistici

Marche Popolari

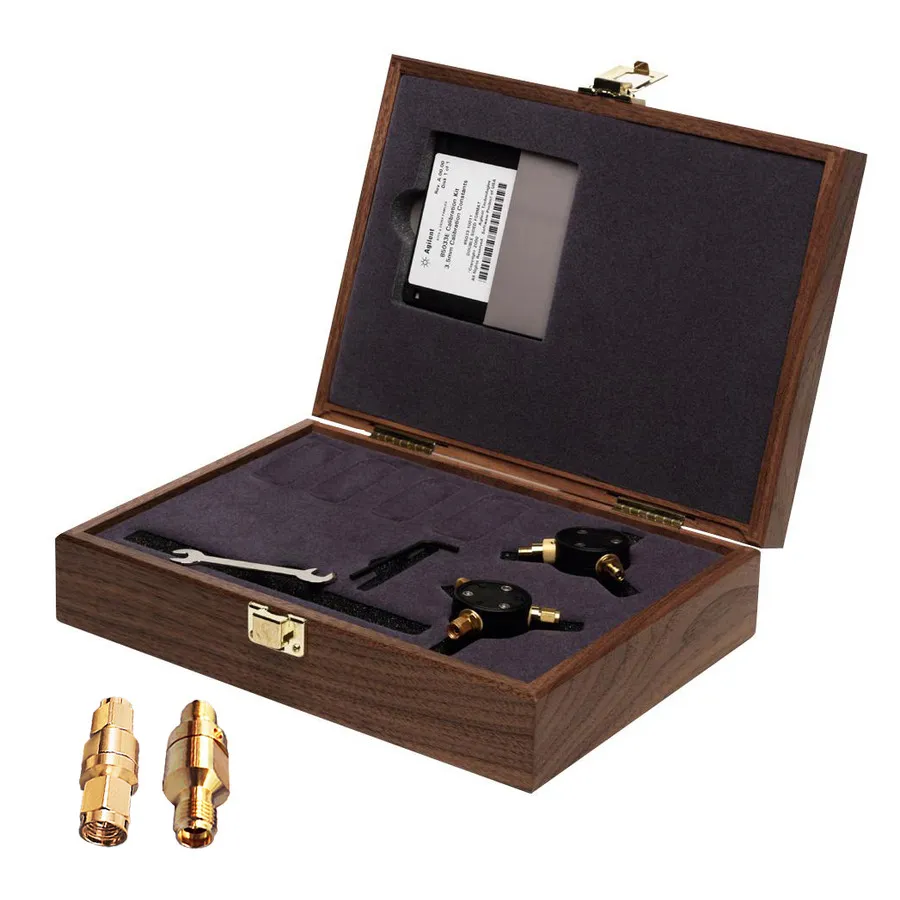

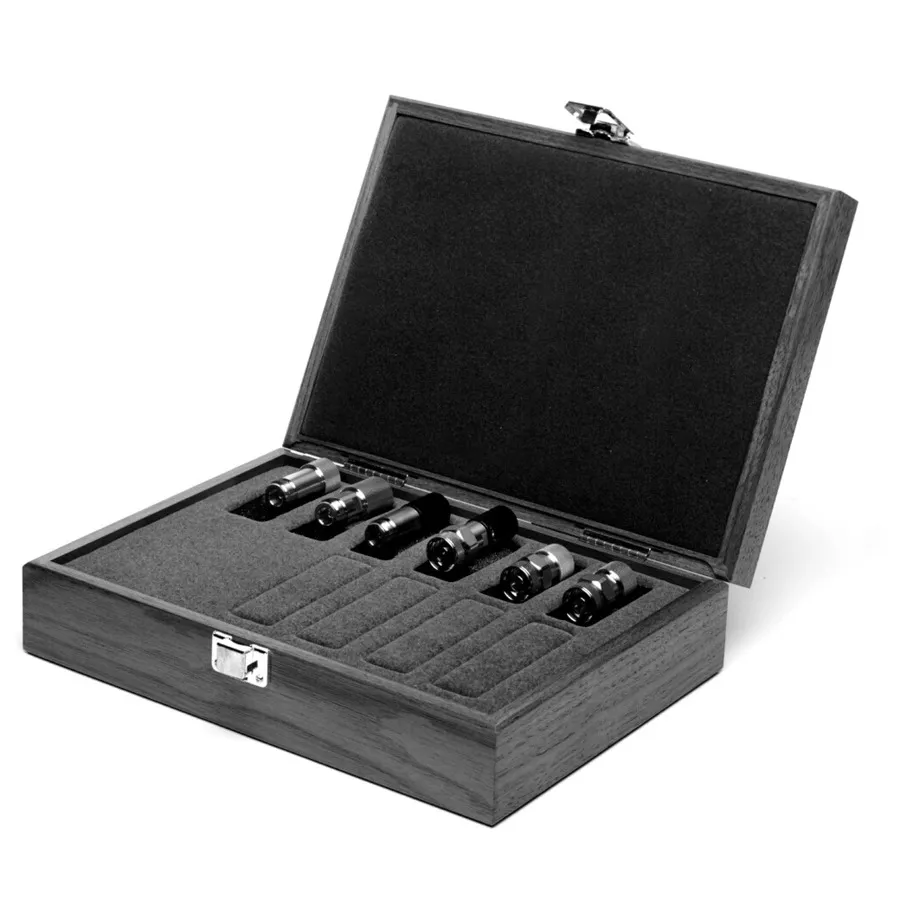

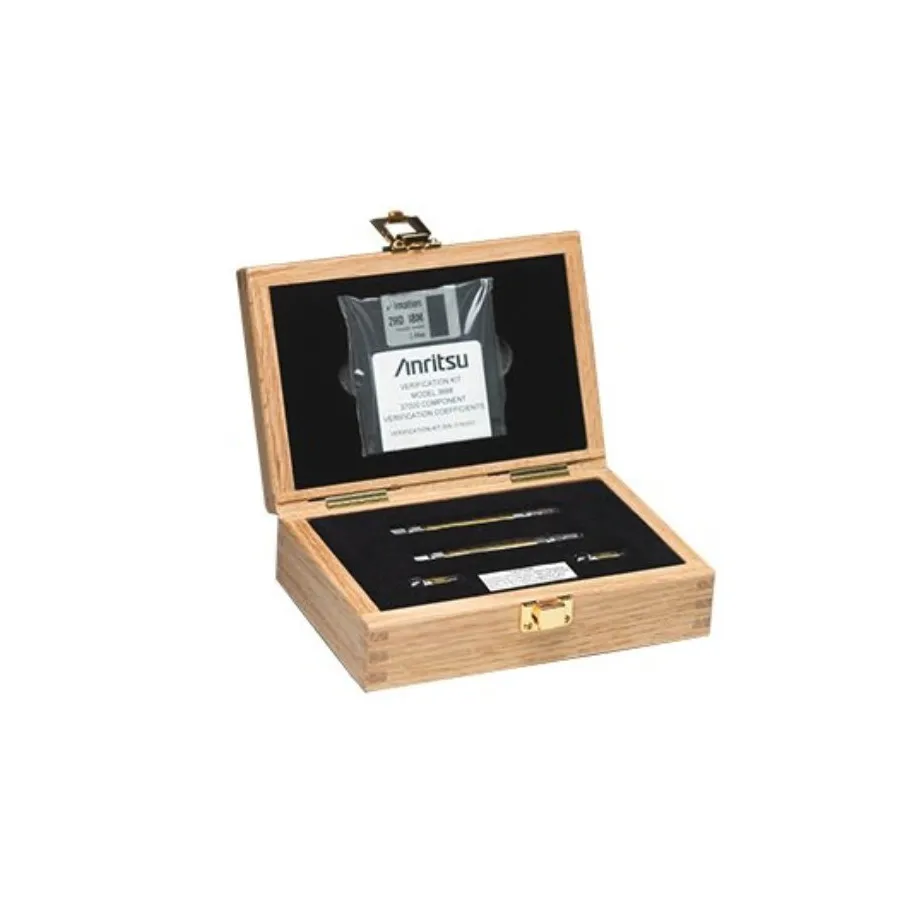

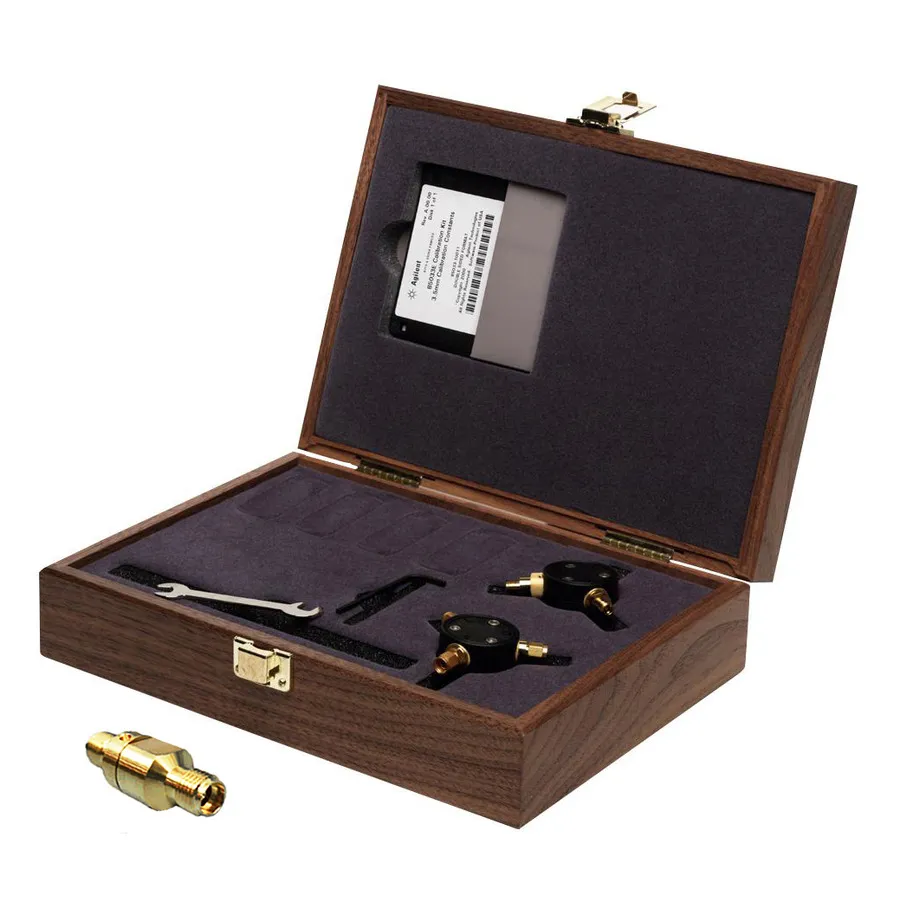

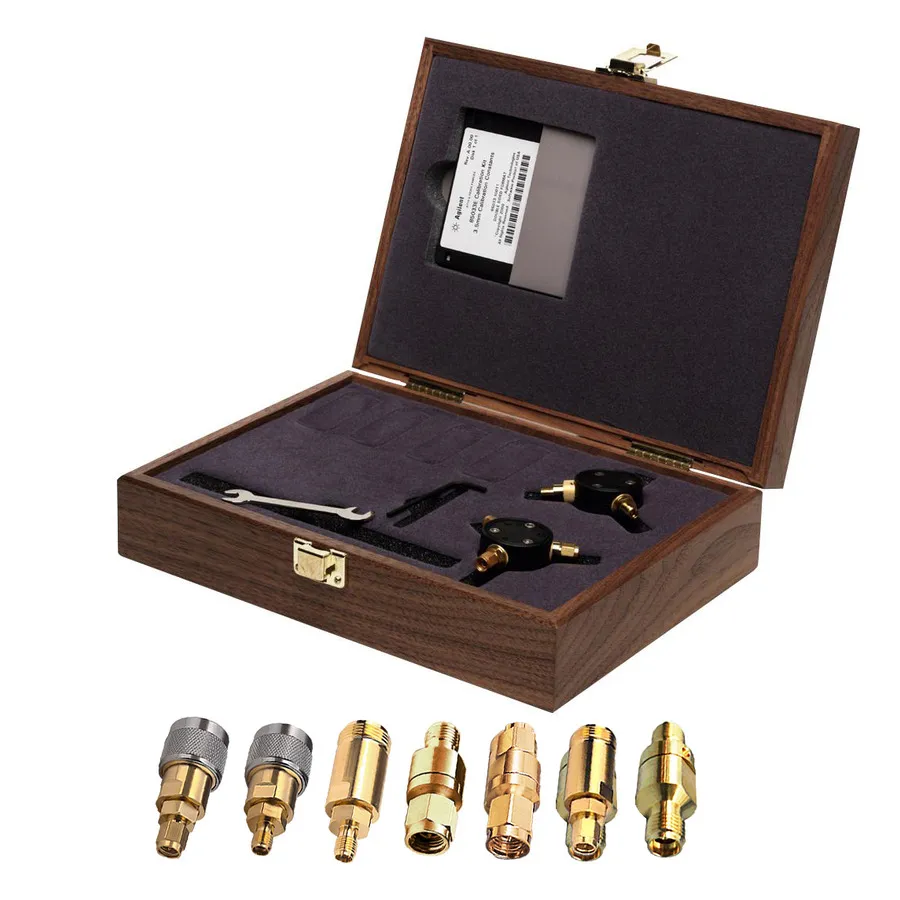

Keysight Technologies offre un'ampia gamma di kit di calibrazione compatibili con i loro VNA serie PNA e ENA, coprendo tipi di connettore da Type-N a 1.85 mm. Maury Microwave fornisce kit ad alta precisione fino a 110 GHz per applicazioni a onde millimetriche. I kit di calibrazione Anritsu sono progettati per l'uso con le loro piattaforme VNA ShockLine e VectorStar, coprendo tipi di connettore da TNC attraverso 1.0 mm.
