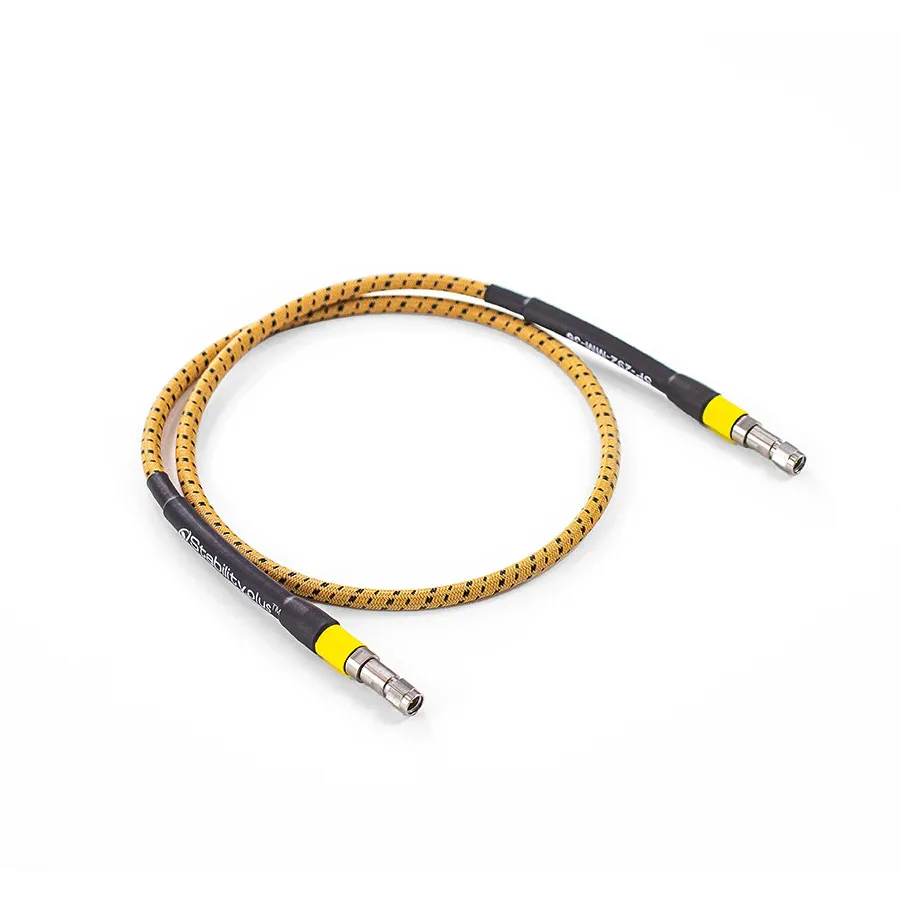

Cavi per Porte di Prova degli Analizzatori

I cavi per le porte di prova degli analizzatori collegano le porte di uscita di network analyzer vettoriali (VNA), spectrum analyzer e signal analyzer al dispositivo sotto prova o a fixture di prova esterne. Questi cavi sono ingegnerizzati per la stabilità di fase, la bassa perdita di inserzione e prestazioni elettriche coerenti su ampi intervalli di frequenza — caratteristiche critiche quando il cavo è incluso nel percorso di misurazione calibrato. A differenza dei cavi RF di uso generale, i cavi delle porte di prova mantengono tolleranze di impedenza strette e minimizzano le riflessioni che altrimenti degraderebbero l'accuratezza della misurazione.

Disponibili in costruzioni corazzate e semi-flessibili, i cavi per le porte di prova sono progettati per resistere alla flessione ripetuta negli ambienti di laboratorio mantenendo le loro caratteristiche elettriche. I tipi di connettore comuni includono Type-N, SMA, 3.5 mm, 2.92 mm e 2.4 mm, con rating di frequenza fino a 67 GHz per applicazioni VNA a onde millimetriche. Le opzioni di lunghezza del cavo vanno tipicamente da 0,5 m a 5 m per adattarsi a una varietà di configurazioni da banco.

Applicazioni Tipiche

Estensione delle porte di prova VNA per raggiungere dispositivi sotto prova in fixture e configurazioni di misurazione on-wafer
Instradamento del segnale nei sistemi di apparecchiatura di prova automatizzata (ATE) e configurazioni di matrice commutatore RF
Caratterizzazione dei componenti microonde e a onde millimetriche nei laboratori di R&S e test di produzione
Test in loco dei sistemi di antenna, cavi e connettori negli schieramenti sul campo
Misure di interferenza e pre-conformità nella configurazione del laboratorio EMC

Marche Popolari

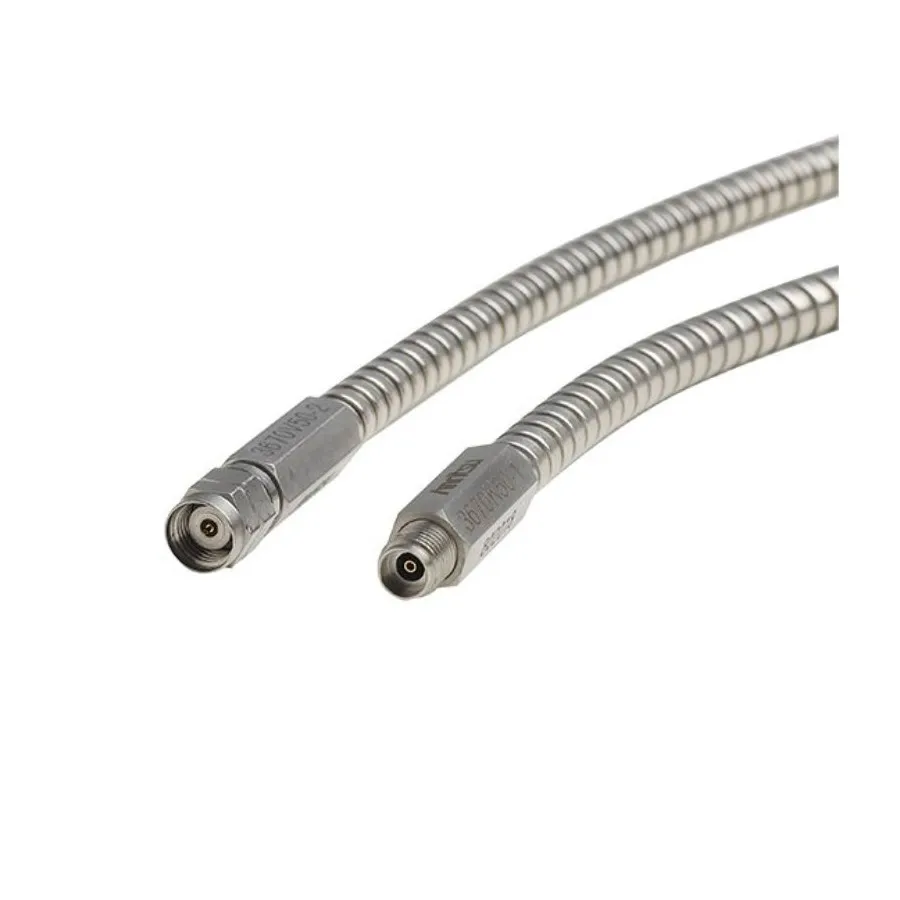

Anritsu produce una gamma completa di cavi per le porte di prova per le serie VNA MS46000 e VectorStar, incluse varianti corazzate con rating a 26,5 GHz e oltre. Keysight offre cavi abbinati di fase e stabili di fase ottimizzati per i loro strumenti serie PNA. Rohde & Schwarz fornisce cavi di prova di precisione per le loro piattaforme VNA ZNA e ZVA.
