Decadi di Resistenza
Le decadi di resistenza, note anche come scatole di sostituzione decadiche, sono strumenti di sostituzione di componenti passivi di precisione che consentono agli utenti di impostare esattamente valori di resistenza, capacità o induttanza in passi discreti. Ogni manopola decadica regola un ordine di grandezza specifico, consentendo agli utenti di impostare rapidamente e mettere a punto i valori dei componenti senza saldare. Sono ampiamente utilizzate nei laboratori di elettronica, negli impianti di calibrazione e negli ambienti di ricerca e sviluppo dove componenti di valore noto e preciso sono richiesti per il test dei circuiti, le misurazioni con ponte, la calibrazione e le dimostrazioni educative.

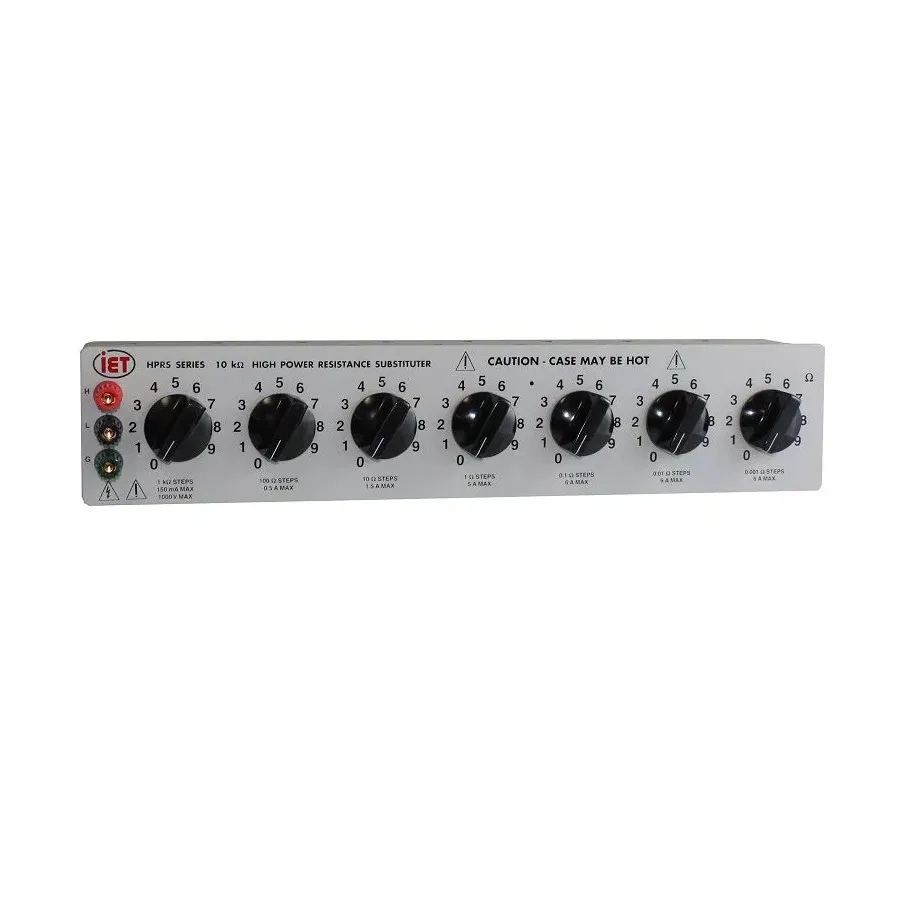

Le decadi di resistenza sono il tipo più comune, con valori di resistenza totale selezionabili da singoli ohm a decine di megaohm. I modelli ad alta precisione di produttori come IET Labs offrono tolleranze migliori dello 0,01%, rendendoli adatti come standard di riferimento per i circuiti a ponte e la calibrazione dei misuratori di resistenza. Le decadi di capacità e induttanza svolgono ruoli simili nello sviluppo di circuiti analogici e nella progettazione di filtri RF.
Applicazioni Tipiche
- Calibrazione degli ohmmetri, dei misuratori LCR e dei ponti di resistenza mediante la sostituzione di valori di riferimento noti
- Sviluppo e prototipazione dei circuiti dove i valori dei componenti devono essere variati iterativamente
- Progettazione e test dei filtri che richiedono valori precisi di induttanza o capacità
- Lavoro di laboratorio educativo che dimostra la legge di Ohm, i circuiti RC e il bilanciamento del ponte di Wheatstone
- Simulazione delle impedenze dei sensori durante lo sviluppo del circuito di condizionamento del segnale
Marche Popolari
IET Labs (successore di General Radio) è il produttore dominante in questa categoria, offrendo i resistori di decadi della serie 1433 noti per la bassa impedenza residua e le tolleranze strette. Yokogawa produce le decadi di resistenza ad alta stabilità delle serie 278610 e 2793 ampiamente utilizzate nei laboratori di calibrazione. Prime Technology offre la serie 8053X per applicazioni generali di laboratorio.
