Accoppiatori Direzionali

Gli accoppiatori direzionali sono componenti RF e microonde passivi a quattro porte che campionano una porzione di segnale che viaggia in una direzione specifica lungo una linea di trasmissione. Consentono agli ingegneri di monitorare la potenza diretta e riflessa contemporaneamente senza interrompere il percorso del segnale principale. Con valori di accoppiamento tipici da 6 dB a 30 dB, gli accoppiatori direzionali consentono la misurazione della potenza, il monitoraggio dei segnali e il rilevamento della potenza riflessa su frequenze da pochi MHz a decine di GHz. I ponti direzionali RF estendono questa capacità ad applicazioni di misurazione dell'impedenza a banda larga.

Gli accoppiatori direzionali coassiali sono strumenti essenziali nei front-end degli analizzatori di rete vettoriali (VNA), nei test dei trasmettitori, nei sistemi di alimentazione delle antenne e nelle reti di distribuzione dei segnali. Sono ampiamente applicati nei test delle stazioni base di telecomunicazioni, nei sistemi radar aerospaziali e di difesa, nella caratterizzazione degli amplificatori di potenza e nella verifica RF di produzione. Modelli come l'accoppiatore coassiale Keysight 87300B e la sezione linea Bird 4801-100 rappresentano i componenti passivi di precisione utilizzati in ambienti di test RF professionali in un'ampia gamma di industrie.

Applicazioni Tipiche

Monitoraggio della potenza diretta e riflessa nelle configurazioni di test di trasmettitori e amplificatori
Campionamento di segnali per l'analisi spettrale senza interrompere il percorso di trasmissione principale
Misurazione della perdita di ritorno e VSWR nei test di antenne e linee di trasmissione
Separazione dei segnali del front-end VNA per misurazioni S-parametri accurate
Livellamento della potenza e loop di controllo del guadagno automatico nei generatori di segnali RF

Marchi Popolari

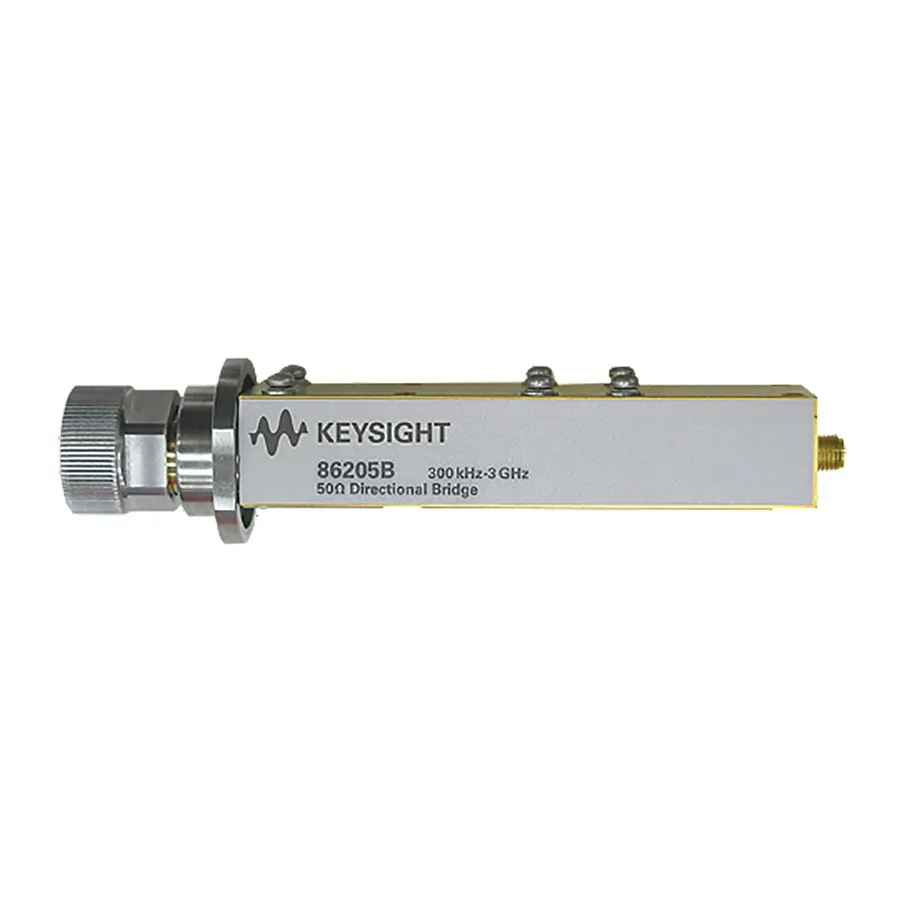

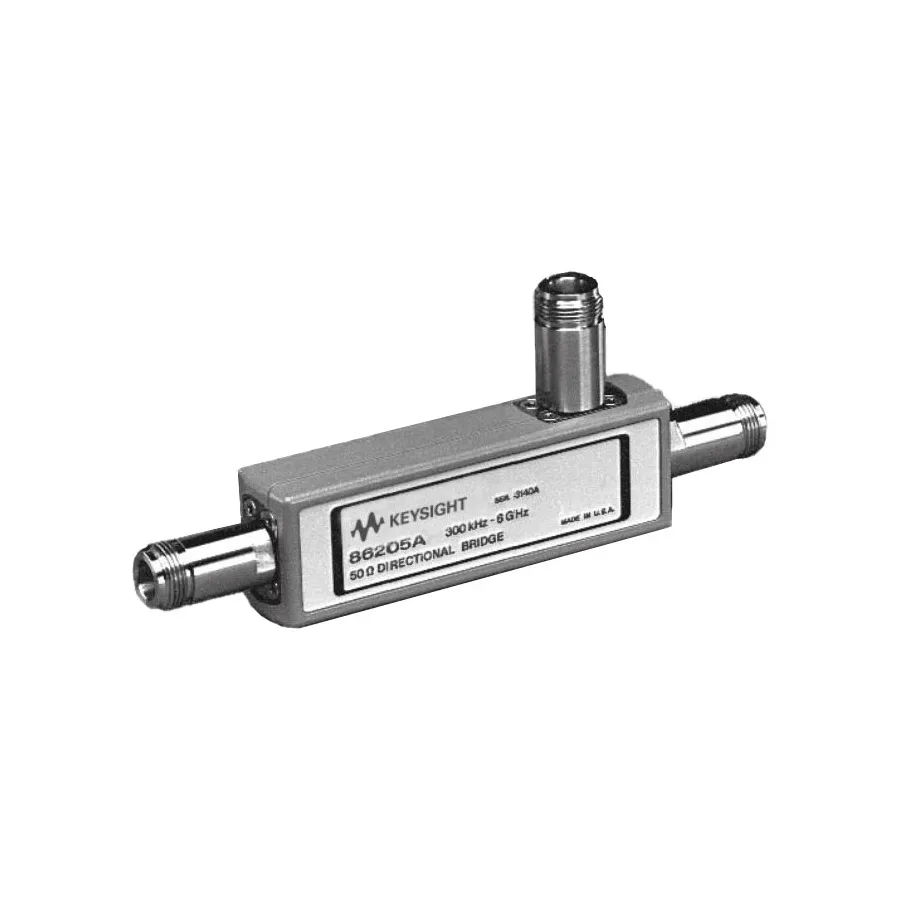

Keysight Technologies offre una gamma di accoppiatori direzionali coassiali e ponti direzionali RF, inclusa la serie 86205A/B e 87300B, che coprono frequenze da DC attraverso bande di microonde con elevata direttività e bassa perdita di inserzione. Bird Technologies è specializzata in accoppiatori direzionali ad alta potenza come la serie 4801-100, ampiamente utilizzati nei test dei trasmettitori e nella verifica delle trasmissioni. Entrambe le aziende forniscono componenti adatti alla misurazione in laboratorio e ai test RF in linea di produzione.
