Carichi elettronici

Carichi elettronici

I carichi elettronici sono strumenti attivi che assorbono e dissipano la potenza elettrica da un dispositivo in prova (DUT), simulando condizioni di carico del mondo reale in modo controllato con precisione e ripetibile. A differenza dei carichi resistivi passivi, consentono una riconfigurazione istantanea controllata da software su quattro modalità di funzionamento fondamentali: corrente costante (CC), tensione costante (CV), resistenza costante (CR) e potenza costante (CP). Questa flessibilità li rende essenziali per caratterizzare alimentatori CC, batterie, convertitori DC-DC, celle a combustibile e pannelli fotovoltaici senza richiedere carichi di campo fisici o banchi di resistori dedicati che devono essere riconfigurati manualmente.

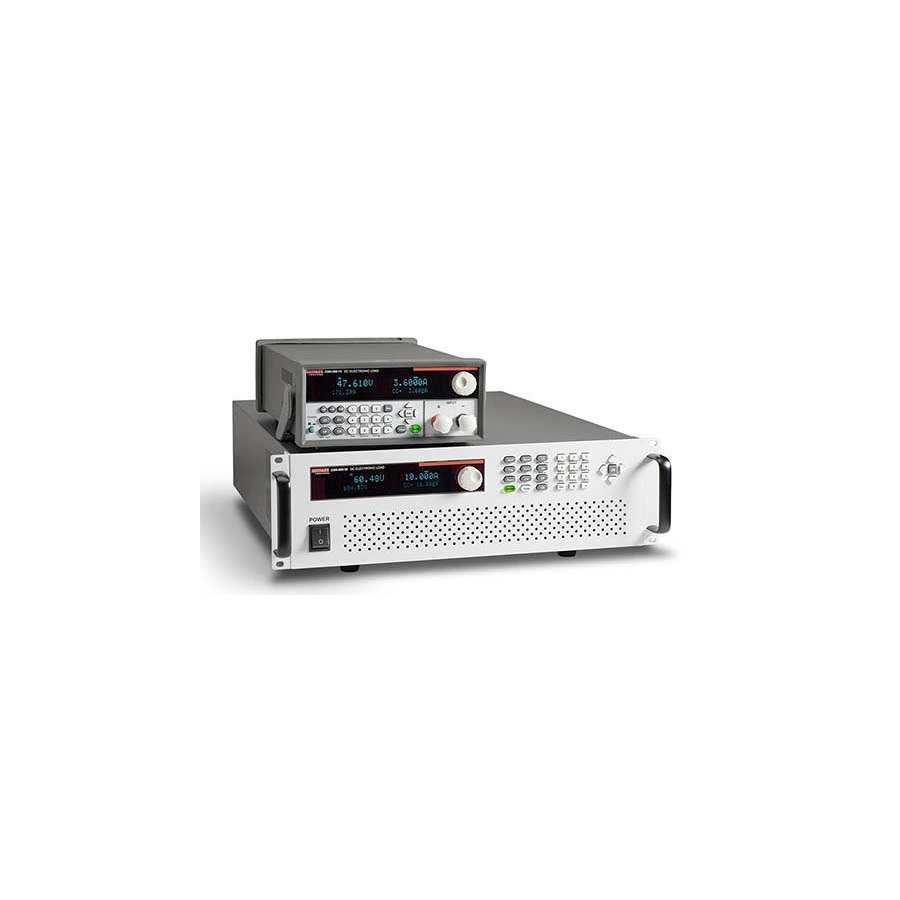

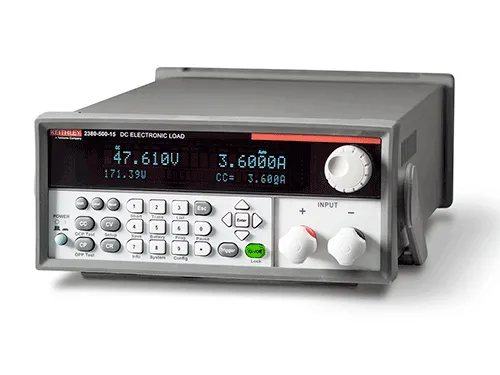

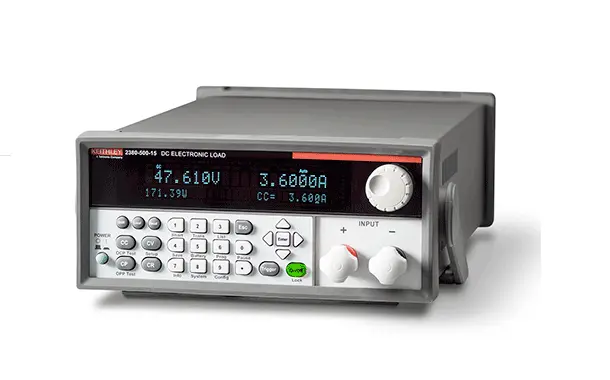

I moderni carichi elettronici programmabili supportano pulsazione di carico dinamica a frequenze fino a diversi kHz per il test della risposta transitoria dell'alimentatore e il dimensionamento del condensatore di uscita. Le funzioni di sweep automatizzate generano curve V-I e di potenza complete in una sequenza di test singola. La serie Keithley 2380 e i carichi programmabili AMETEK coprono requisiti CC da watt a kilowatt, mentre la California Instruments AMETEK 3091LD estende la capacità al test di carico elettronico AC. Le funzioni di misurazione integrata di tensione, corrente e potenza semplificano l'integrazione in sistemi di test automatizzati via GPIB, USB e LAN, eliminando la necessità di DMM separati in molti flussi di lavoro.

Applicazioni tipiche

• Caratterizzazione dell'alimentatore CC: regolazione del carico, regolazione della linea, misurazione dell'ondulazione e del rumore
• Test di scarica della batteria, verifica della capacità e misurazione della resistenza interna
• Mappatura dell'efficienza del convertitore DC-DC e del regolatore di tensione su sweep del carico e della tensione di ingresso
• Caratterizzazione della curva I-V del pannello solare e della cella a combustibile per la determinazione del punto di massima potenza
• Test di carico transitorio per l'analisi della stabilità dell'alimentatore e la validazione del tempo di mantenimento
• Test funzionale di rodaggio e produzione di assembly di elettronica di potenza sulla linea di produzione

Marchi popolari

Keithley (Tektronix) offre la serie 2380 ampiamente utilizzata di carichi elettronici CC programmabili per R&D e test automatizzato. AMETEK Programmable Power fornisce carichi AC e CC ad alta potenza attraverso le sue divisioni California Instruments e Sorensen. Chroma ATE fornisce carichi elettronici modulari e standalone destinati agli ambienti ATE di produzione. Kikusui, ITECH e BK Precision offrono opzioni convenienti adatte per applicazioni di banco generale e educative.
