Tester di Resistenza di Terra

I tester di resistenza di terra misurano la resistenza degli elettrodi di terra, delle griglie di messa a terra e dei conduttori di collegamento per confermare che soddisfino le soglie di sicurezza e operatività richieste. Un sistema di messa a terra affidabile è critico per la sicurezza del personale, la protezione delle apparecchiature e il corretto funzionamento dei relè di protezione e dei dispositivi di protezione contro le sovratensioni. Standard quali IEEE 142, IEC 60364, NFPA 780 e NEC specificano i valori massimi accettabili di resistenza di terra per vari tipi di installazione.

I metodi di test includono il metodo di caduta di potenziale a tre poli, test a due poli, test con morsetto selettivo e misurazione senza pali con morsetto capacitivo per griglie con più picchetti di terra in parallelo. I modelli con morsetto come il Megger 1000-324 e la serie Fluke 1623 GEO consentono test non invasivi senza disconnettere il sistema di messa a terra dal servizio.

Applicazioni Tipiche

Verifica dell'integrità del sistema di messa a terra presso sottostazioni elettriche e infrastrutture di servizio pubblico
Collaudo degli elettrodi di protezione dalle scariche atmosferiche secondo IEC 62305
Commissioning e manutenzione dei sistemi di messa a terra per torri di telecomunicazione e data center
Misura della resistenza del circuito di terra negli impianti industriali
Verifica della messa a terra di protezione per la conformità alla sicurezza del personale nei cantieri e nei siti industriali

Marche Popolari

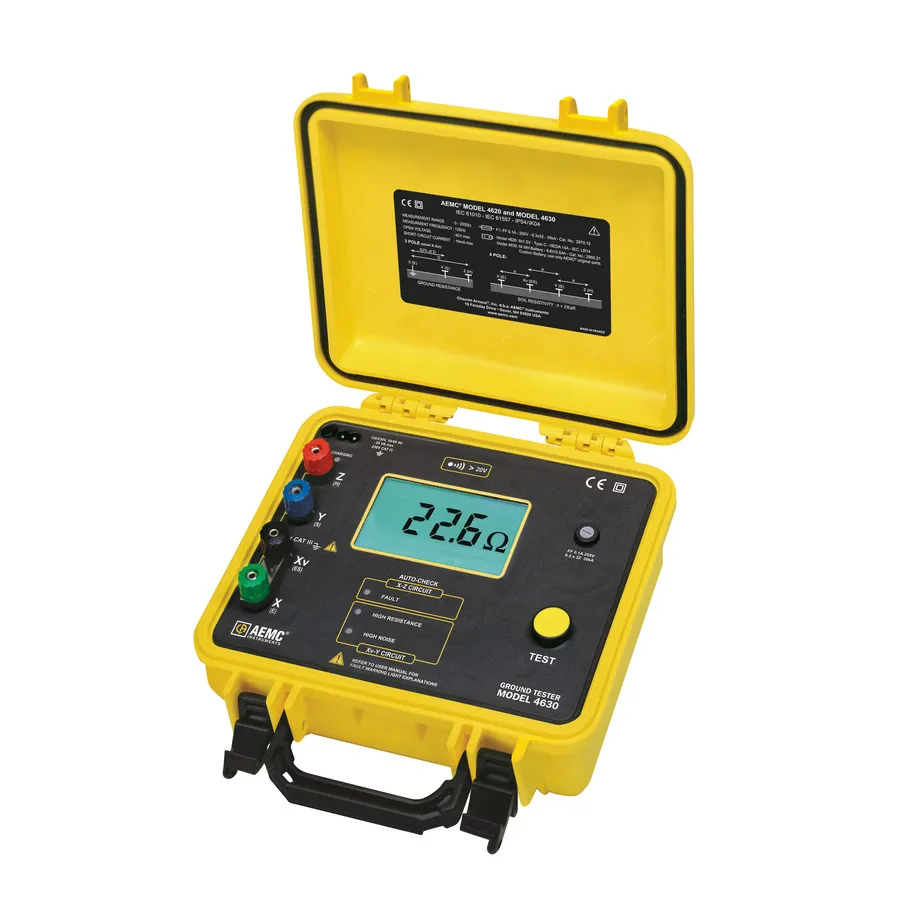

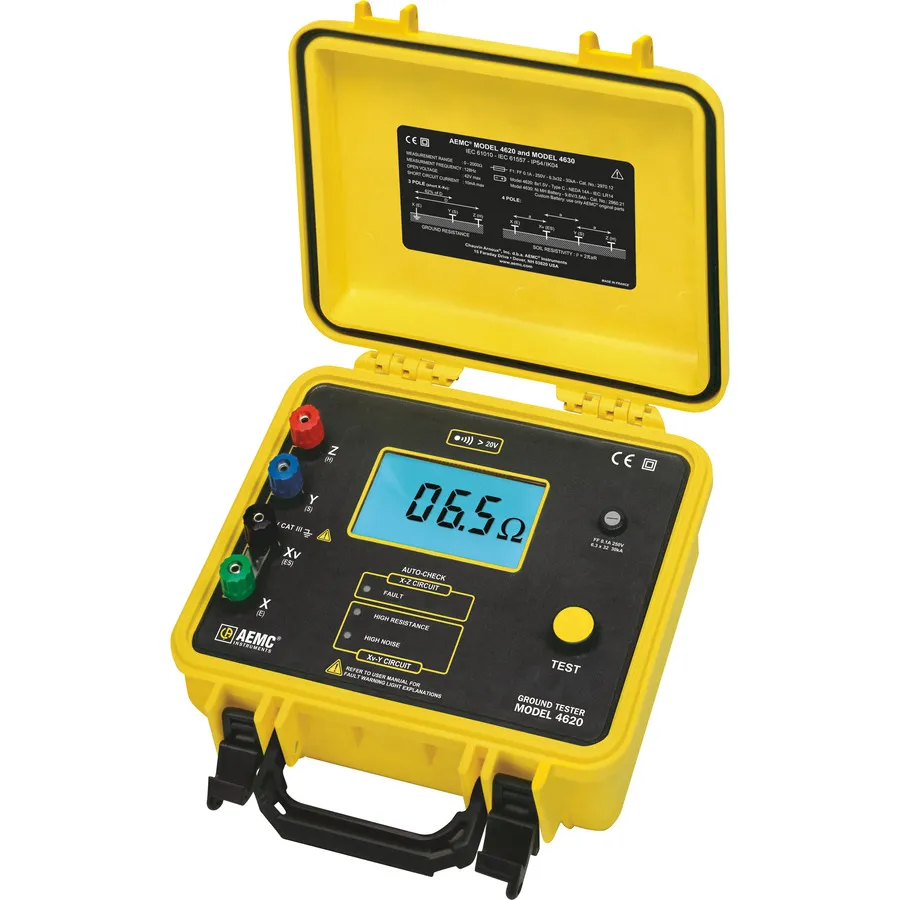

Megger e Fluke dominano questa categoria. Megger offre un'ampia gamma da modelli con morsetto a tester di terra avanzati a quattro poli. La serie GEO di Fluke (1623 e 1625) fornisce strumenti versatili da campo con capacità di test selettivo. AEMC Instruments e Kyoritsu producono anche tester di resistenza di terra ampiamente utilizzati per applicazioni di manutenzione elettrica e costruzione.
