Sonde Logiche e Cavi

Le sonde logiche e i cavi sono accessori per oscilloscopi che collegano i segnali digitali agli ingressi dell'oscilloscopio a segnale misto (MSO), abilitando l'acquisizione simultanea di canali analogici e digitali su una singola base temporale. A differenza delle sonde analogiche, le sonde logiche acquisiscono i segnali a soglie logiche definite e le rendono come forme d'onda digitali correlate nel tempo visualizzate insieme ai canali analogici. Questo consente agli ingegneri di correlare il comportamento analogico fisico — come il rumore della linea di alimentazione o il jitter del clock — con l'attività del bus digitale, rendendo le sonde logiche indispensabili per lo sviluppo di sistemi embedded e il debug dei circuiti digitali.

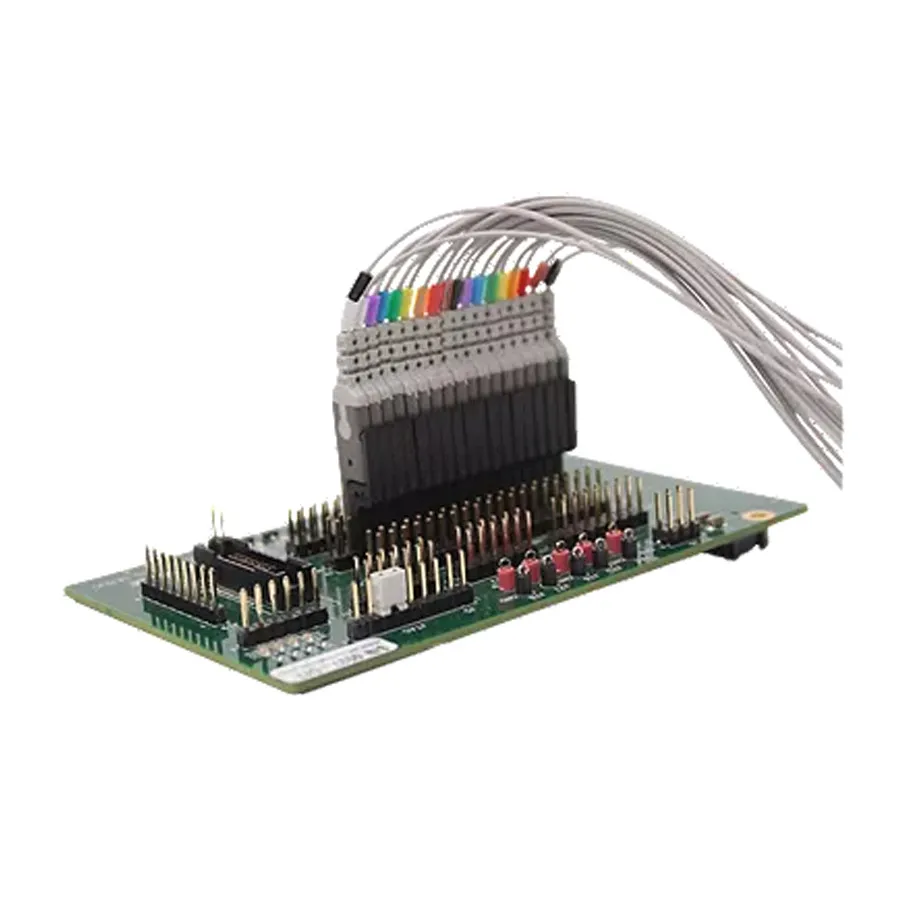

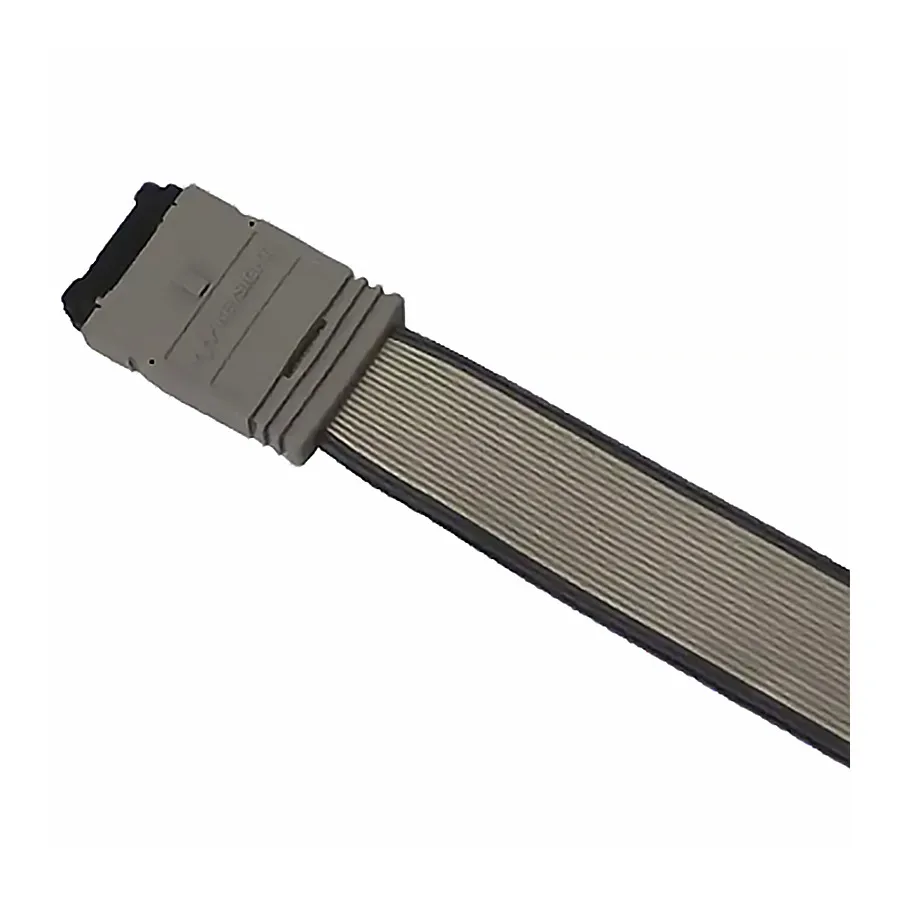

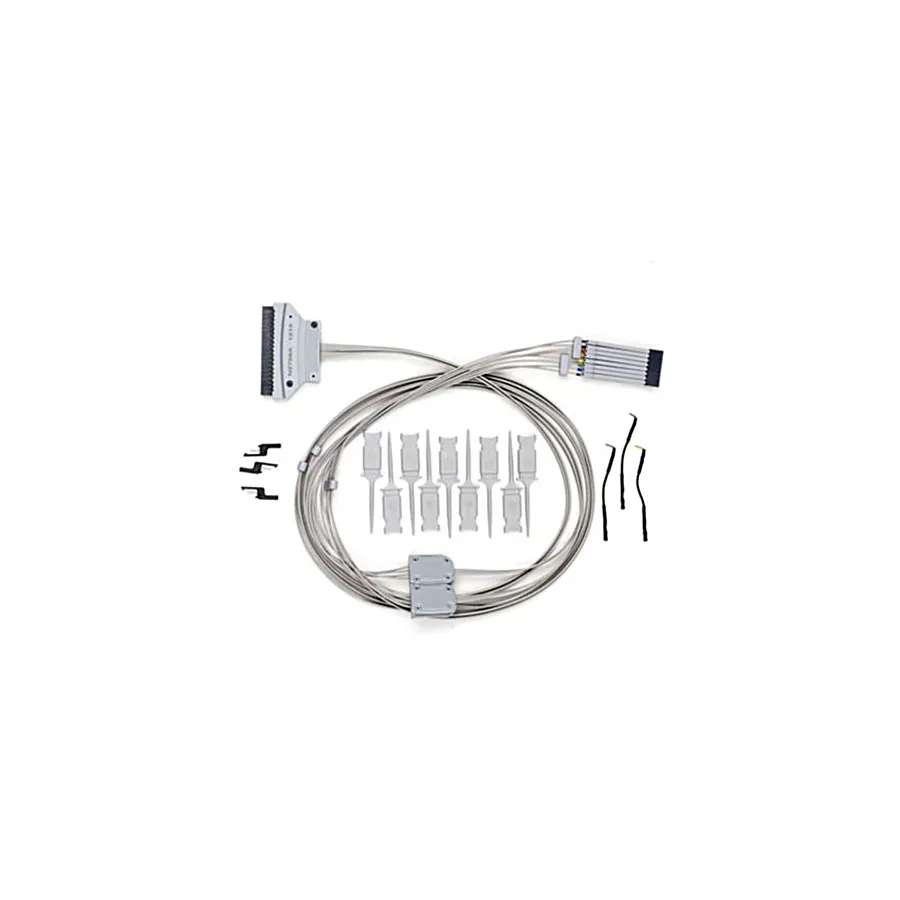

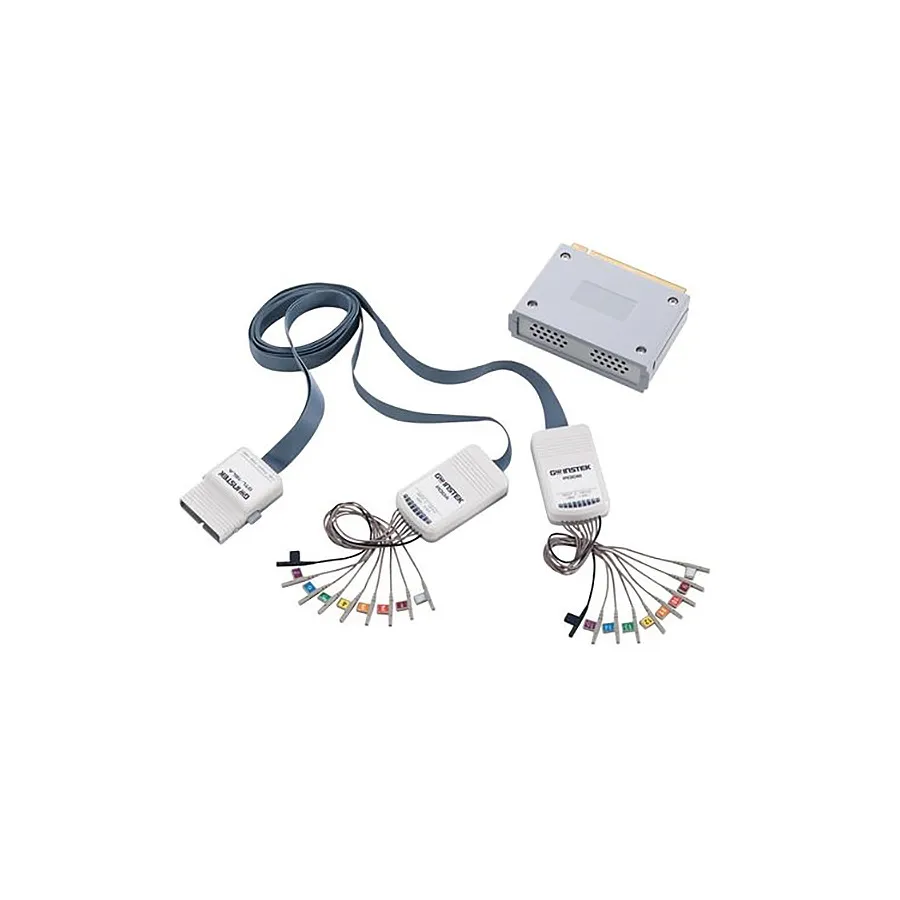

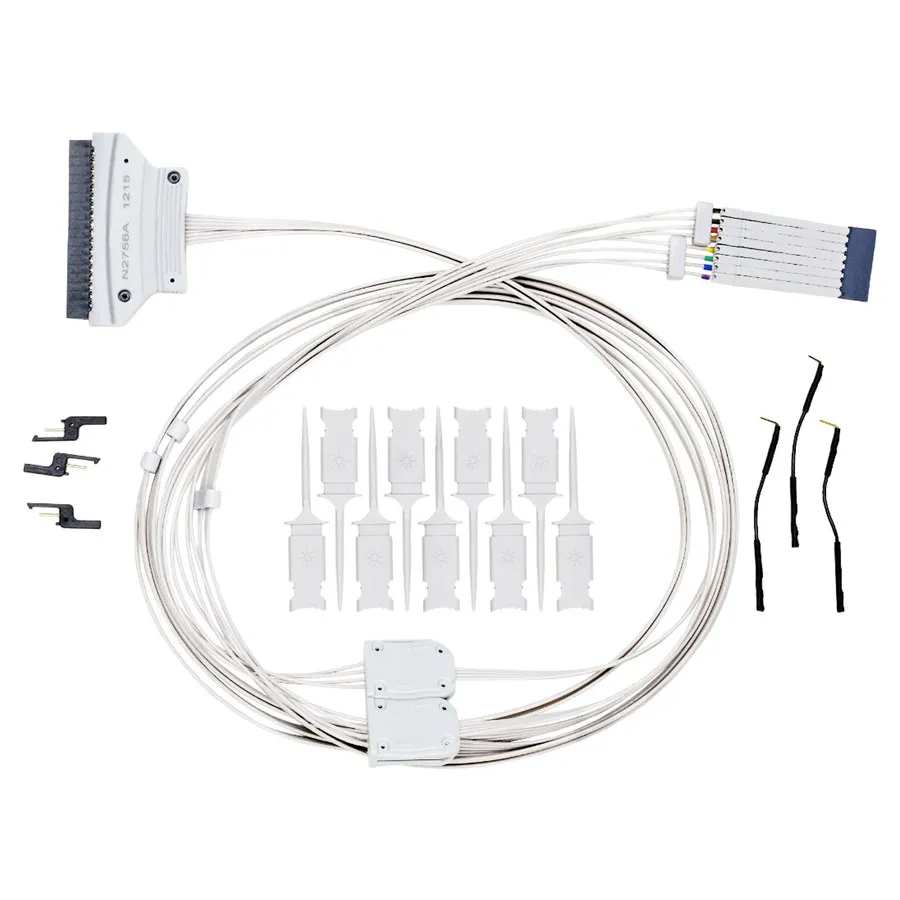

Gli accessori della sonda logica tipicamente includono cavi a conduttori volanti multicanale, connettori Mictor e teste di sonda dell'analizzatore logico che si attaccano ai pin IC, ai punti di prova o alle intestazioni della scheda. I kit di aggiornamento MSO di Keysight, come DSOX2MSO e DSOXPERFMSO, trasformano oscilloscopi InfiniiVision compatibili in strumenti a segnale misto completo con fino a 16 canali digitali. Il modulo DS2-16LA di GW Instek aggiunge capacità equivalente ai loro oscilloscopi della serie DS2000 a un prezzo accessibile.

Applicazioni Tipiche

Debug del firmware embedded — correlazione degli stati del bus digitale con il comportamento della linea di alimentazione analogica e dei segnali di clock durante l'esecuzione del software
Decodifica del protocollo seriale — acquisizione e decodifica di transazioni di bus digitali SPI, I2C, UART, CAN, LIN e altro per l'analisi del protocollo
Sviluppo di FPGA e CPLD — probing di segnali logici interni e verifica delle transizioni della macchina a stati in progetti digitali complessi
Bring-up di PCB e validazione hardware — monitoraggio simultaneo di più linee di controllo e dati digitali durante il bring-up di nuovo hardware
Analisi temporale — misurazione di tempi di setup e hold, ritardi di propagazione e rilevamento glitch sulle interfacce logiche digitali

Marchi Popolari

Keysight offre kit di aggiornamento MSO e accessori di sonde logiche per la sua serie InfiniiVision, incluse teste di sonda Mictor per connettori ad alta densità e set di conduttori volanti per probing digitale di uso generale. GW Instek fornisce il modulo analizzatore logico DS2-16LA a 16 canali per i loro oscilloscopi da panca, abilitando misurazioni a segnale misto economiche senza uno strumento analizzatore logico separato.
