Alimentatori CC modulari

Gli alimentatori CC modulari sono sistemi configurabili montabili su rack costruiti attorno a moduli di alimentazione intercambiabili che si installano in uno chassis mainframe condiviso. Ogni modulo fornisce un'uscita regolata indipendentemente a una tensione e una corrente nominale definite, e più moduli possono popolare un singolo chassis per creare un alimentatore multi-channel personalizzato precisamente adattato ai requisiti di test. Questa architettura massimizza la densità su rack, semplifica il cablaggio nelle grandi installazioni ATE e consente di scalare la capacità di test in modo incrementale aggiungendo moduli man mano che crescono i requisiti del programma.

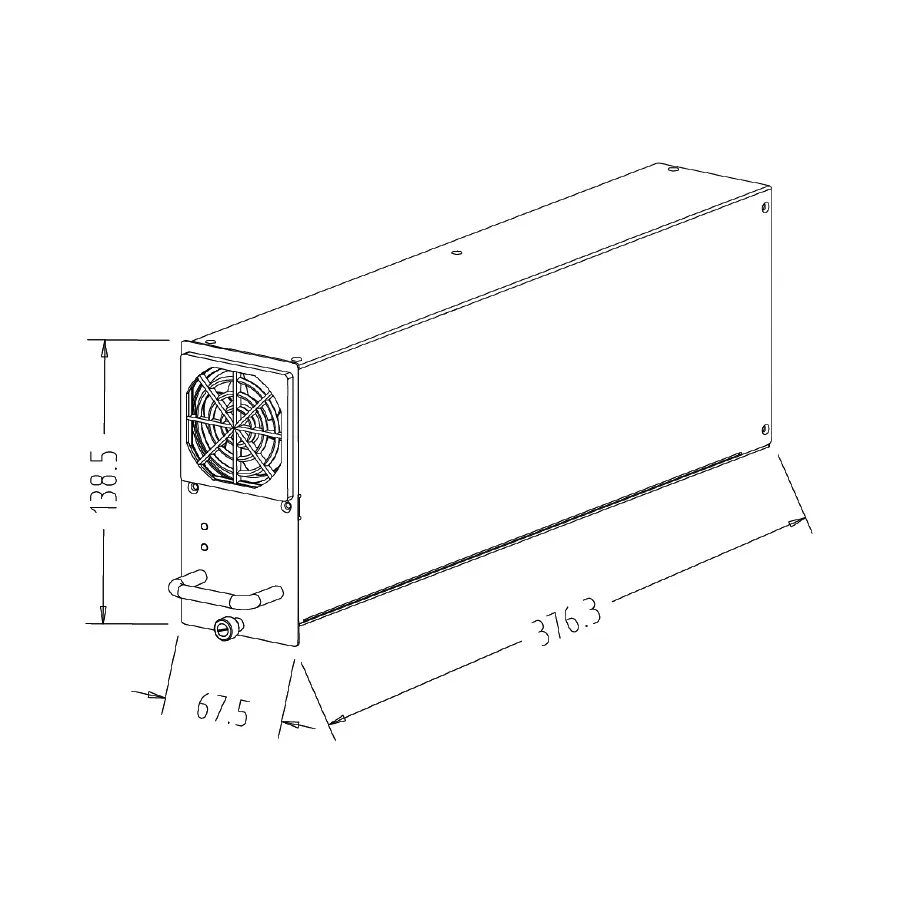

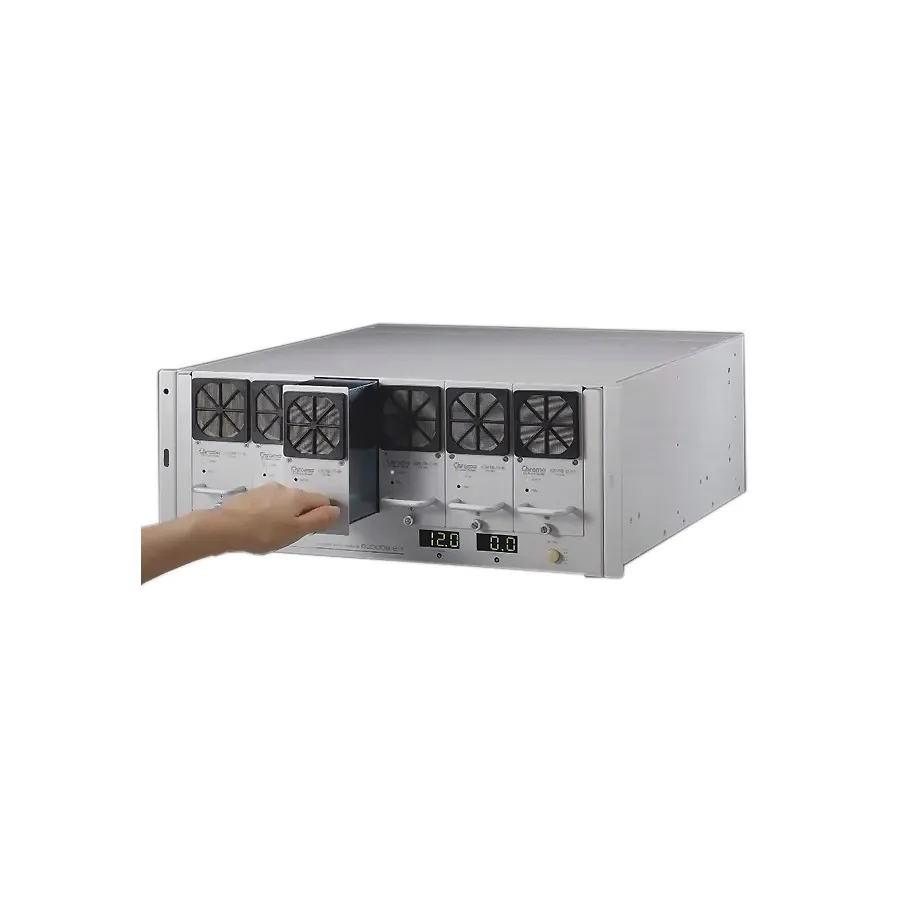

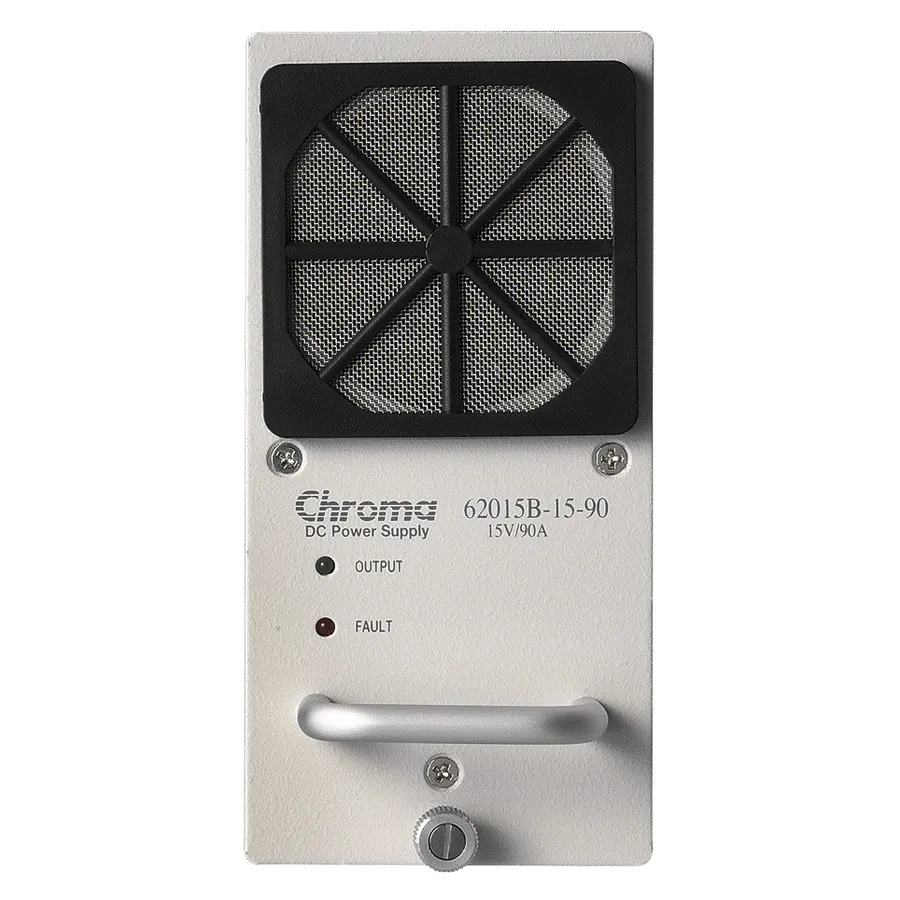

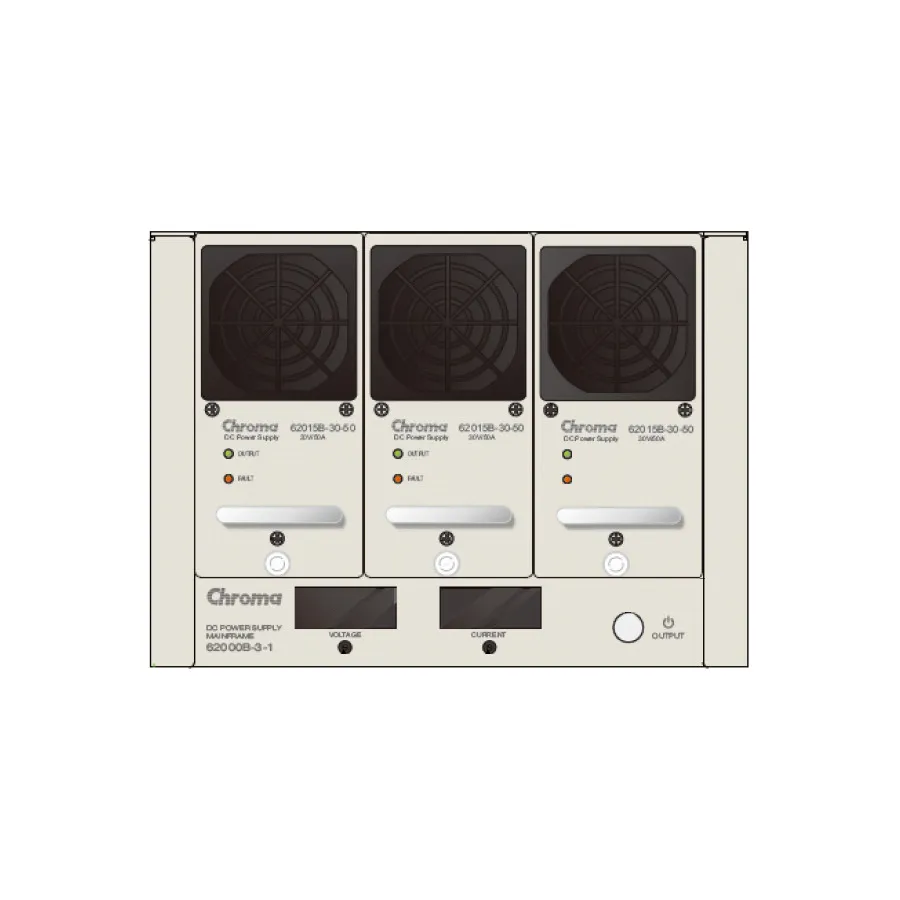

La serie 62000 di Chroma è un esempio prominente, offrendo moduli che vanno da 15 V/90 A a 600 V/2,5 A entro una piattaforma chassis comune. I parametri di uscita sono completamente controllati da software via GPIB, USB e LAN, consentendo una rapida riconfigurazione tra i programmi di test. Gli alimentatori modulari sono particolarmente prevalenti negli ambienti di test di produzione ad alta produttività in cui la densità su rack e la ripetibilità della misurazione sono critiche, così come nei banchi di simulazione hardware-in-the-loop (HIL) automotiVi e nei banchi di ricerca e sviluppo dell'elettronica di potenza.

Applicazioni tipiche

Sistemi rack ATE ad alta densità per il test di elettronica di potenza e convertitori in linea di produzione
Simulazione HIL automotiVa che richiede più rail DC indipendenti ad alta corrente
Caratterizzazione di inverter solari e convertitori DC-DC su ampi intervalli di tensione e corrente
Validazione della potenza del sottosistema aerospaziale e della difesa in configurazioni rack multi-channel
Banchi di test R&D che richiedono una rapida riconfigurazione dell'uscita tra diversi tipi di dispositivi

Marchi popolari

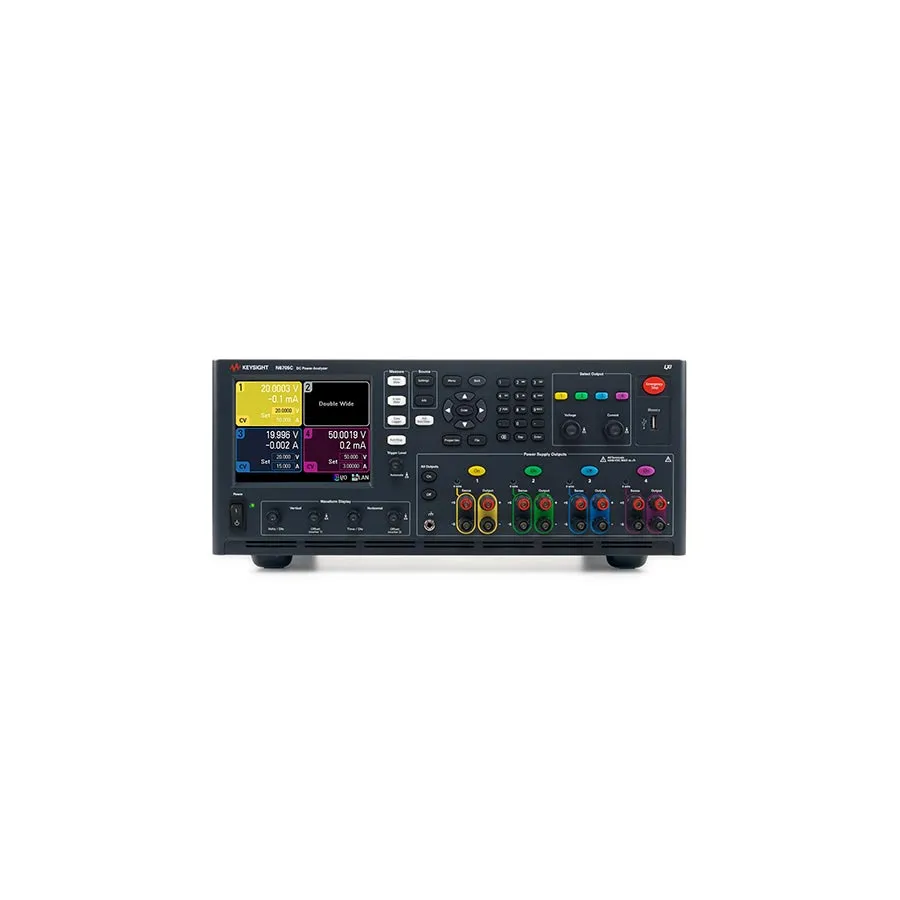

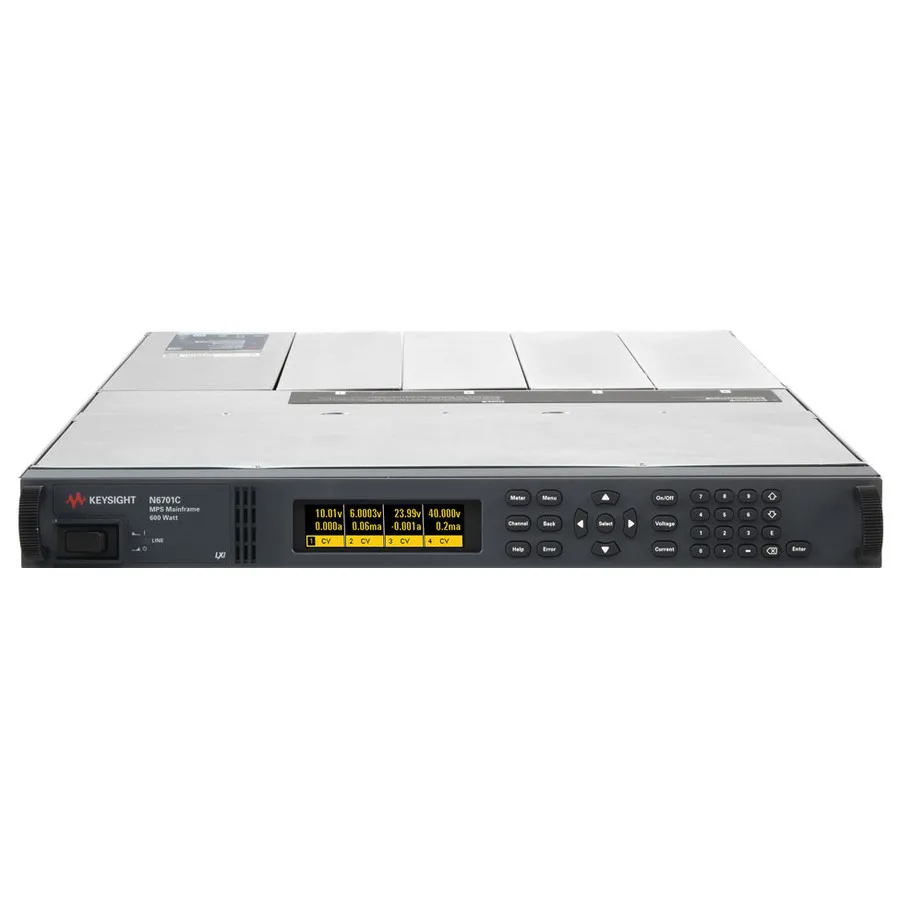

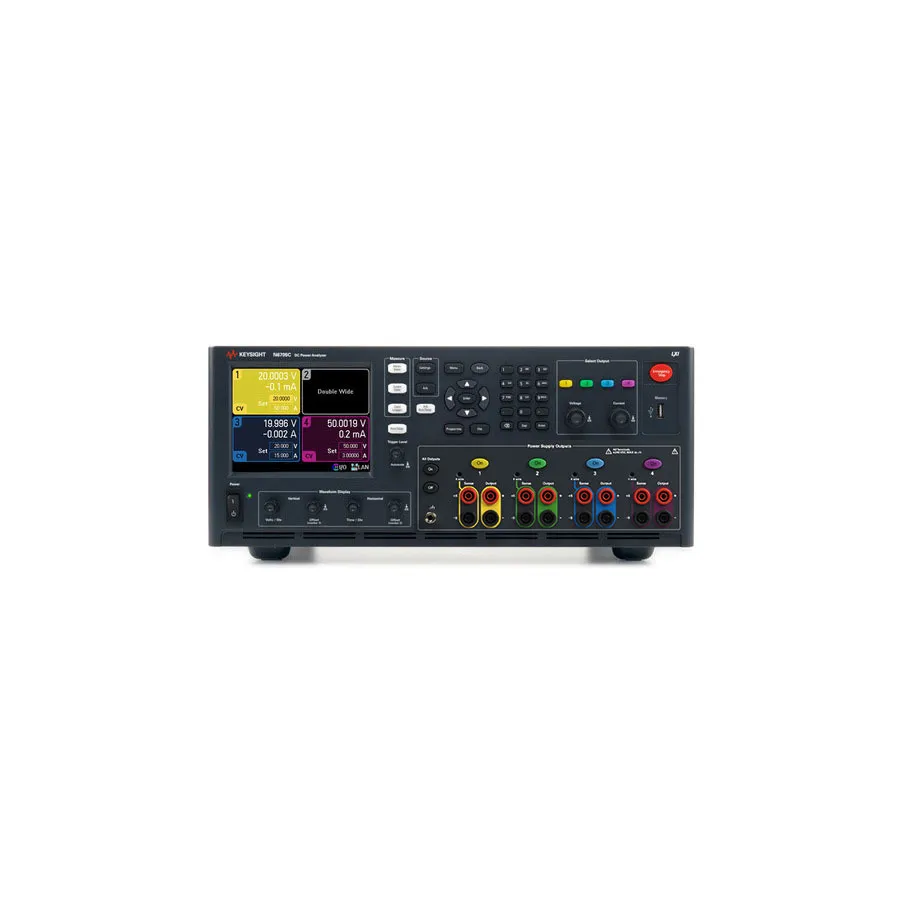

Chroma ATE è molto apprezzata per i suoi alimentatori modulari programmabili della serie 62000 con copertura ampia dell'intervallo di uscita e integrazione ATE robusta. Keysight Technologies offre soluzioni modulari ottimizzate per rack per ambienti di test di precisione. NH Research e Ametek Programmable Power forniscono piattaforme modulari utilizzate in applicazioni di test industriale e della difesa impegnative che richiedono conteggi di canali elevati.
