Sonde Passive

Le sonde passive per oscilloscopi sono le sonde più ampiamente utilizzate nella misurazione e test dell'elettronica. Consistono in una rete di divisore di tensione resistiva-capacitiva — tipicamente con attenuazione 10:1 o 100:1 — collegata a un cavo coassiale che alimenta l'ingresso dell'oscilloscopio. Poiché non contengono componenti attivi, le sonde passive sono robuste, convenienti e diritte da usare, rendendole equipaggiamento standard per misurazioni di uso generale su panca e applicazioni di servizio sul campo.

Le sonde passive standard sono adatte per misurare segnali fino a pochi centinaia di MHz e sono disponibili in un'ampia gamma di configurazioni di capacità di ingresso e punte. Le sonde passive ad alta tensione, come la Tektronix P6015A, estendono la capacità di misurazione nell'intervallo dei kilovolt per sistemi di alimentazione e applicazioni di elettronica ad alta tensione. Le sonde passive di Keysight, Tektronix, Fluke e Pico Technology sono disponibili in un'ampia gamma di larghezze di banda per corrispondere alle specifiche specifiche di ingresso dell'oscilloscopio e ai requisiti di misurazione.

Applicazioni Tipiche

Elettronica generale su panca — misurazione di livelli di segnale, relazioni temporali e forme d'onda durante la progettazione, verifica e riparazione di PCB
Sistemi di elettronica di potenza e alta tensione — sonde passive ad alta tensione per misurazioni sicure di uscite raddrizzatori, secondari di trasformatori e rail di inverter
Servizio sul campo e manutenzione — sonde passive portatili per la risoluzione dei problemi di pannelli di controllo industriale, controllori motore e sistemi di automazione degli edifici
Laboratori didattici — sonde passive standard per l'insegnamento dei fondamenti dell'oscilloscopio in ambienti universitari e di formazione tecnica
Riparazione di elettronica consumer e industriale — diagnosi di circuiti audio, video, alimentazione e comunicazioni a livelli di segnale tipici

Marchi Popolari

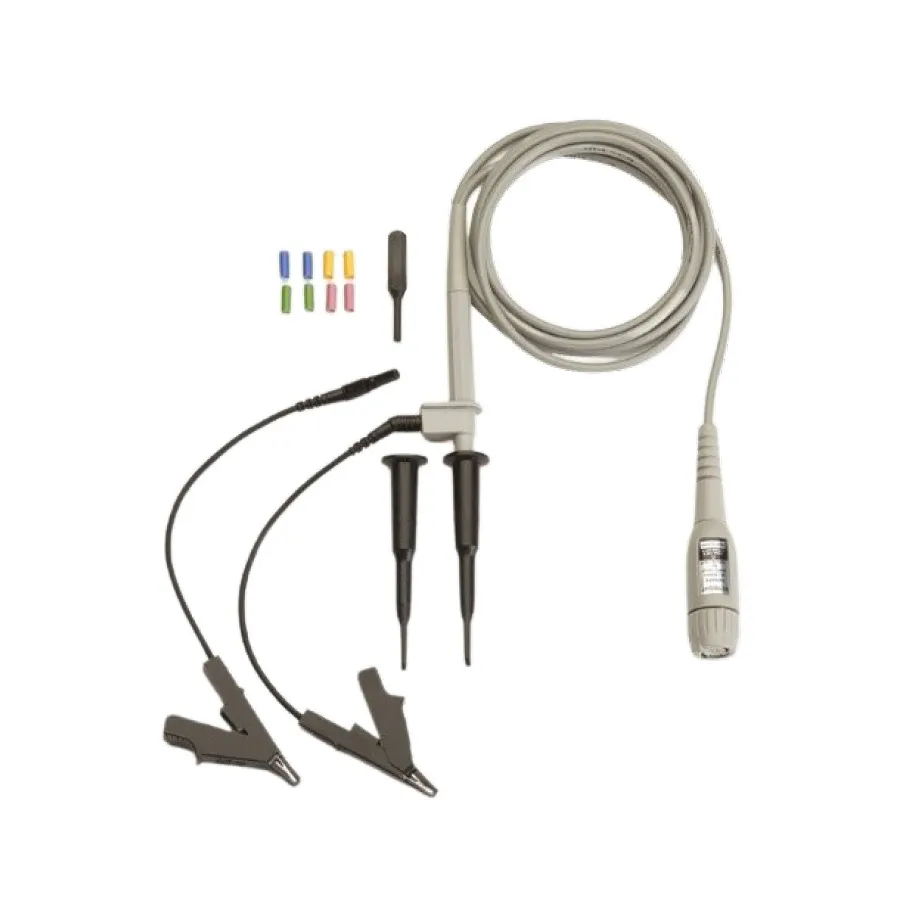

Tektronix P6015A è una sonda passiva ad alta tensione ampiamente utilizzata con rating per misurazioni fino a 20 kV picco. La N7007A di Keysight fornisce una larghezza di banda di 400 MHz per applicazioni di uso generale. La serie Pico Connect di Pico Technology copre le esigenze di sonde passive per strumenti PicoScope tra i requisiti di larghezza di banda standard e superiore. Fluke offre sonde passive a pinza di corrente adatte per applicazioni di misurazione sul campo.
