Analizzatori di Protocollo

Gli analizzatori di protocollo sono strumenti di prova specializzati utilizzati per acquisire, decodificare e analizzare il traffico dati su bus di comunicazione e interfacce seriali. A differenza degli oscilloscopi di uso generale, gli analizzatori di protocollo comprendono la struttura specifica dei protocolli di comunicazione — inclusa la struttura dei pacchetti, l'indirizzamento, l'handshaking e le condizioni di errore — consentendo agli ingegneri di verificare il comportamento corretto del dispositivo, diagnosticare i problemi di interoperabilità e eseguire il debug dei guasti di comunicazione a livello di protocollo. Sono strumenti essenziali durante lo sviluppo e la convalida dei sistemi embedded, delle periferiche e dei dispositivi di comunicazione in tutta l'elettronica di consumo, l'automazione industriale, l'automotive e le industrie delle telecomunicazioni.

Gli analizzatori di protocollo sono disponibili per un'ampia varietà di standard di interfaccia, dai protocolli seriali legacy come RS-232, RS-422 e RS-485 ai bus moderni ad alta velocità inclusi USB 3.0, PCIe, Bluetooth Low Energy e I2C/SPI. Gli analizzatori basati su hardware acquisiscono il traffico in modo non intrusivo in tempo reale con buffer di traccia profonda, mentre i decoder software integrati negli oscilloscopi offrono un'opzione più accessibile per protocolli più semplici. Per interfacce complesse e ad alta velocità come USB SuperSpeed o PCIe Gen 3/4, gli analizzatori di protocollo hardware dedicati forniscono la precisione temporale, il controllo di conformità del protocollo e la profondità del buffer necessari per una validazione approfondita.

Applicazioni Tipiche

Sviluppo USB e test di conformità — acquisizione di sequenze di enumerazione, protocolli di trasferimento e negoziazione USB Power Delivery (PD) per la certificazione
Debug del protocollo Bluetooth e Bluetooth Low Energy (BLE) per lo sviluppo di prodotti IoT, indossabili ed elettronica di consumo
Analisi della comunicazione seriale RS-232, RS-422 e RS-485 per l'automazione industriale, il controllo dei processi e l'integrazione di sistemi legacy
Debug del firmware embedded monitorando la comunicazione tra chip su bus I2C, SPI, UART e CAN
Test di interoperabilità e conformità per i dispositivi di comunicazione nelle applicazioni automotive (LIN, CAN, FlexRay) e di telecomunicazioni

Marchi Popolari

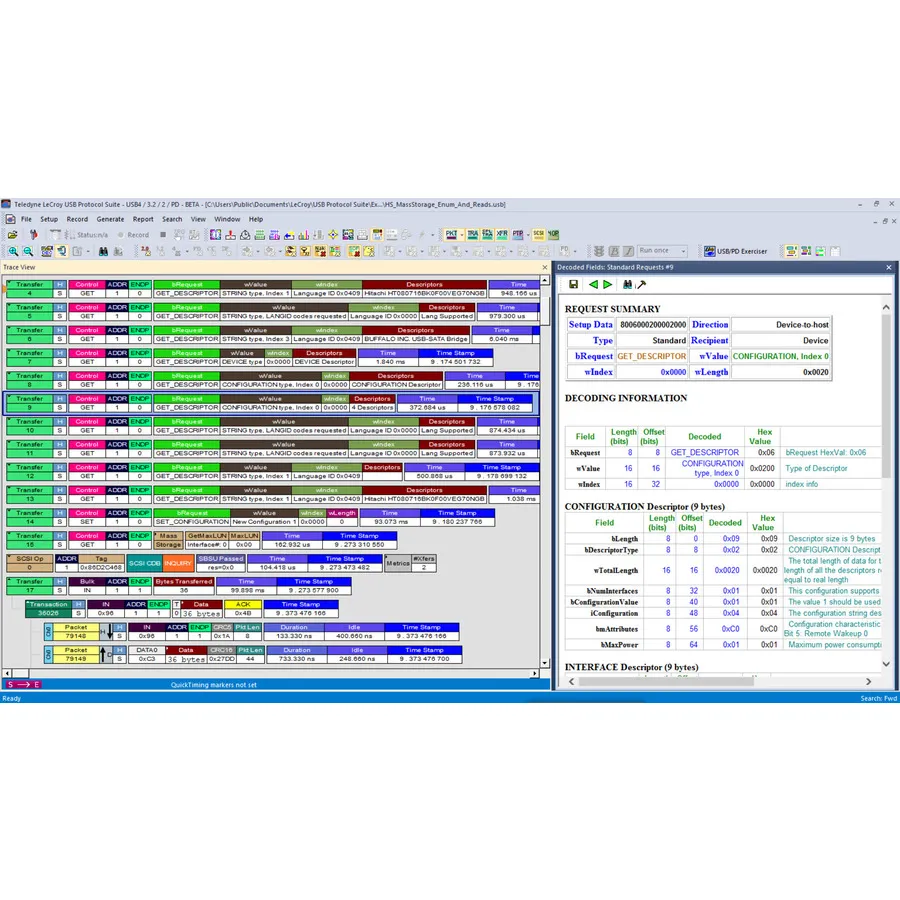

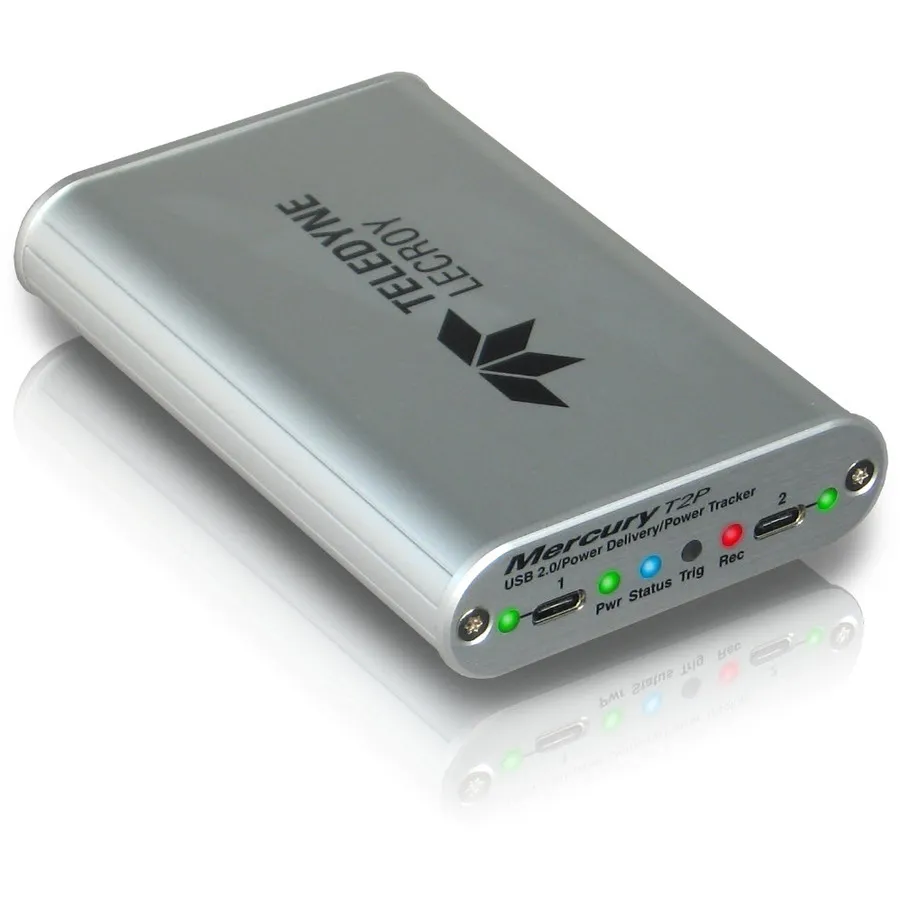

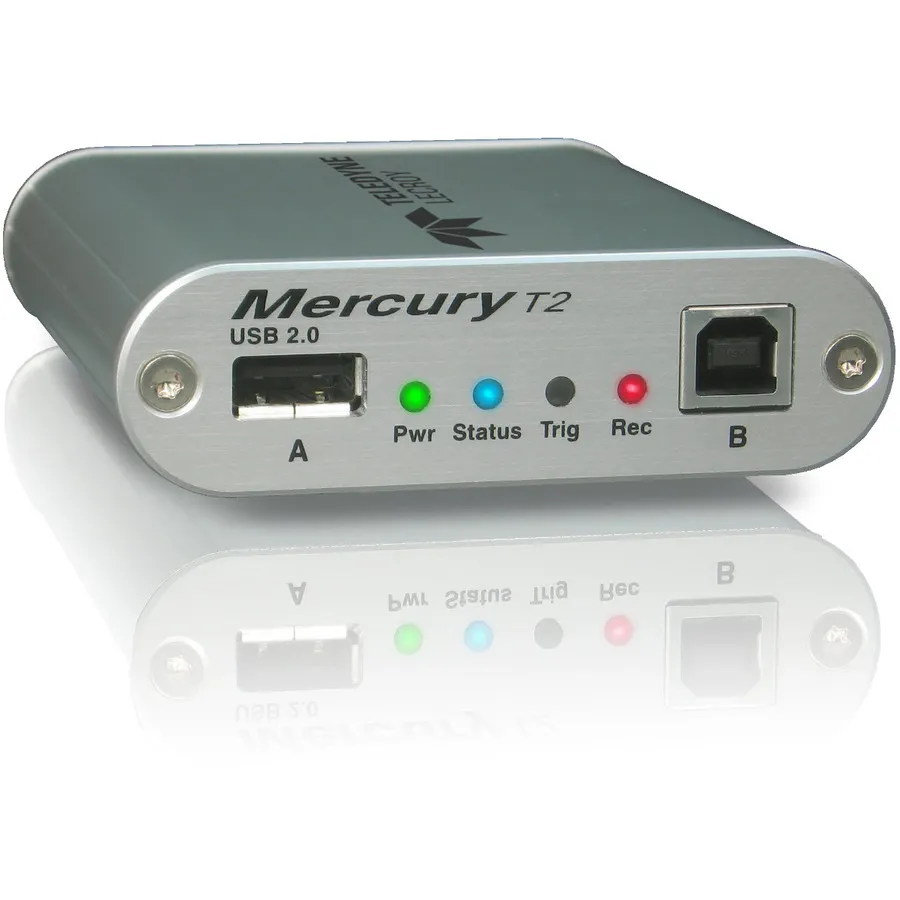

Teledyne LeCroy è il principale fornitore di analizzatori di protocollo, offrendo soluzioni complete per USB (inclusi USB 3.0 e USB Power Delivery), Bluetooth, PCIe e interfacce seriali attraverso le linee di prodotti Voyager, Advisor T3, Mercury T2 e NetDecoder. I loro analizzatori sono ampiamente utilizzati in ambienti di sviluppo di elettronica di consumo, automotive e telecomunicazioni dove è richiesta una verifica rigorosa a livello di protocollo.
