Adattatori RF

Gli adattatori RF sono componenti passivi a due porte utilizzati per accoppiare tipi di connettori RF incompatibili in sistemi di test e misura. Permettono agli ingegneri di collegare strumenti, cavi e dispositivi in prova che utilizzano interfacce di connettori diversi — come SMA su Type-N, APC-7 su SMA o BNC su SMA — senza degradare l'integrità del segnale. Un adattatore RF di alta qualità mantiene un'impedenza controllata a 50 Ω, un basso rapporto di onda stazionaria di tensione (VSWR) e una perdita di inserzione minima su un intervallo di frequenza previsto, che può estendersi da CC a 18 GHz o oltre per componenti di grado laboratorio di precisione.

Gli adattatori RF sono essenziali nelle configurazioni di calibrazione VNA, dove estendono il piano di riferimento della misurazione o adattano gli standard di calibrazione a diversi connettori di porta. Nel test di campo, gli adattatori compatti consentono ai tecnici di riconfigurare rapidamente gli assiemi di cavi per diverse apparecchiature. Gli adattatori di precisione di Keysight e Anritsu sono caratterizzati per applicazioni di grado di calibrazione dove la perdita di inserzione e la risposta di fase devono essere note con precisione.

Applicazioni tipiche

Accoppiamento di standard di calibrazione APC-7 a porte di strumenti Type-N o SMA nella calibrazione VNA
Adattamento degli output dei generatori di segnale a diverse configurazioni di connettori dei dispositivi nel test condotto
Conversione tra generi di connettori (maschio/femmina) negli assiemi di fixture di test RF
Adattamento di campo degli assiemi di cavi ai connettori dell'antenna durante il test e la messa in servizio del sito
Estensione dell'intervallo di interfaccia del connettore utilizzabile degli analizzatori di spettro e analizzatori di segnale

Brand popolari

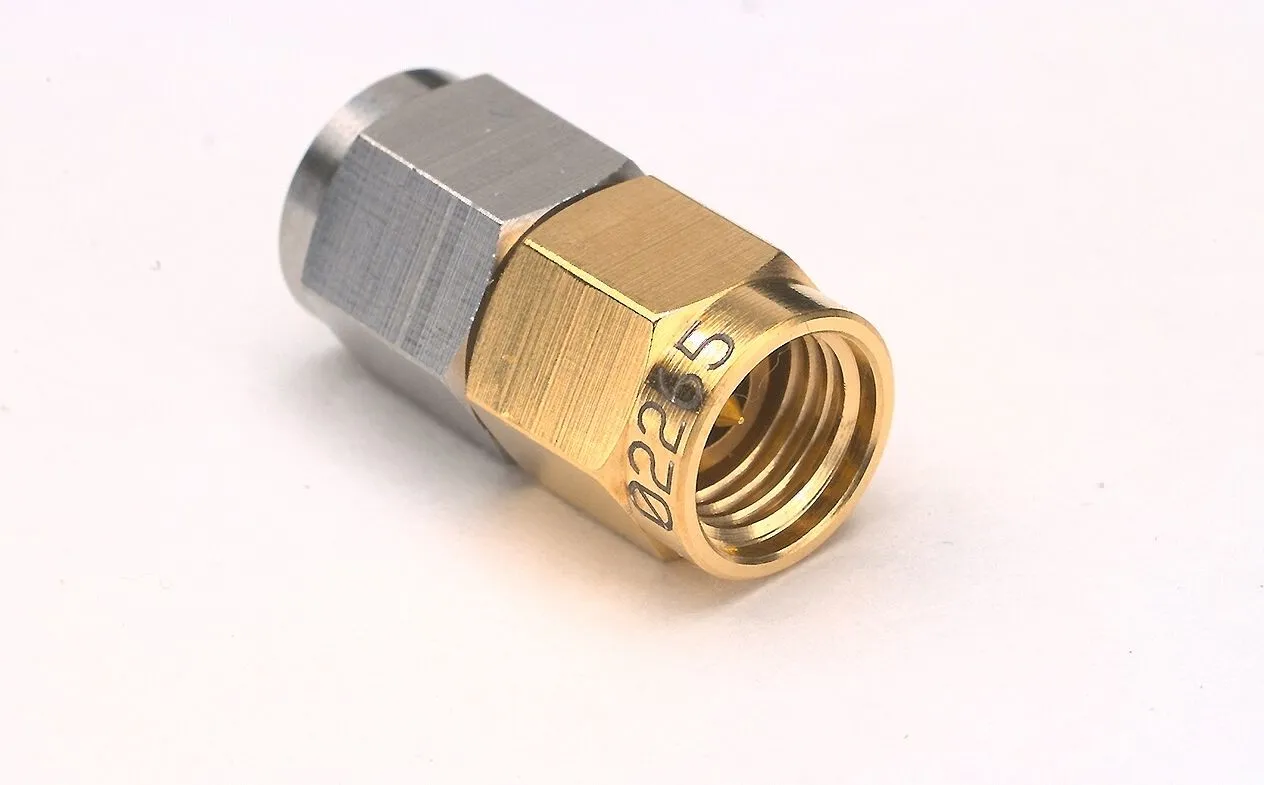

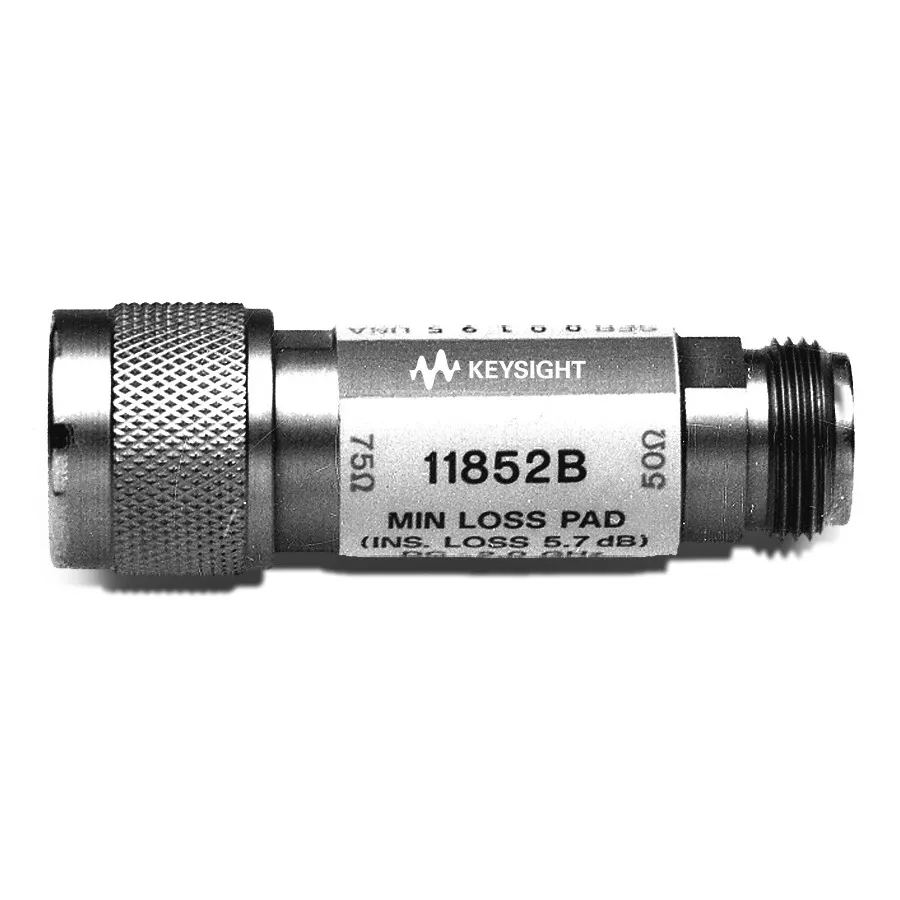

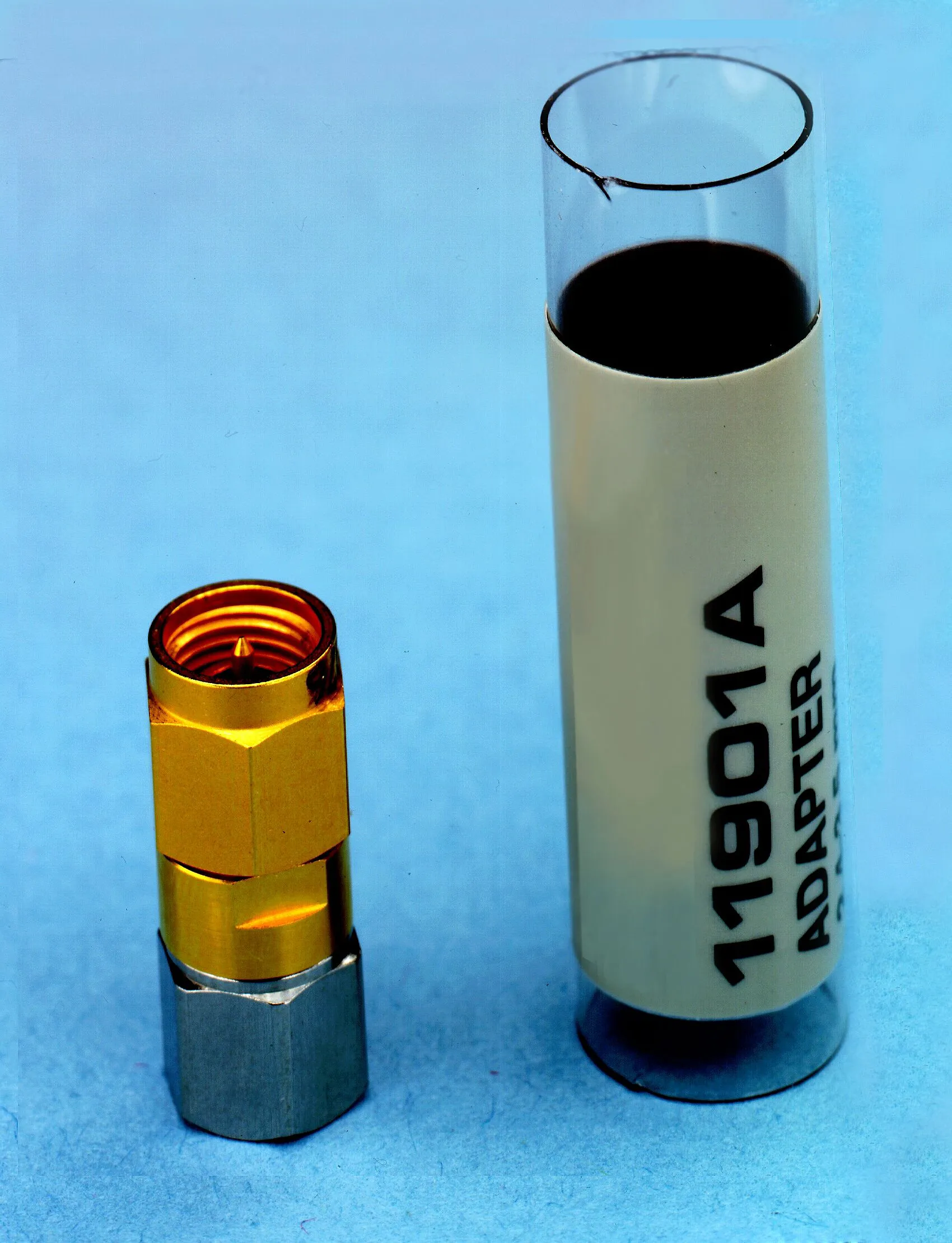

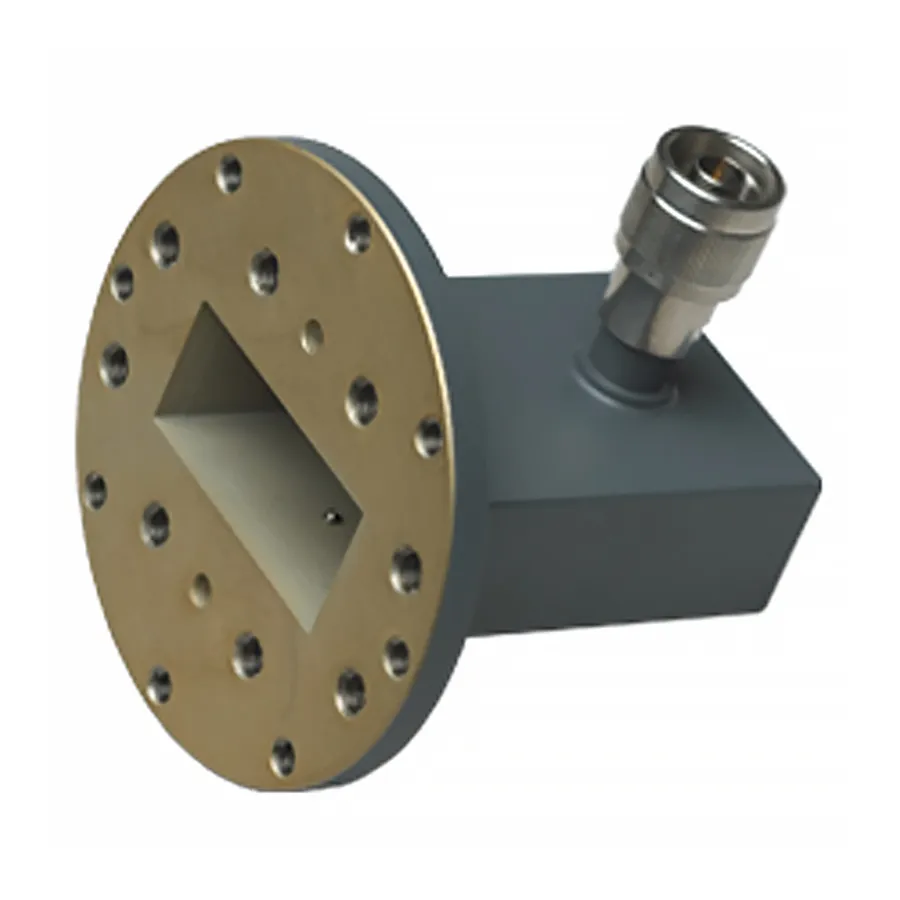

Keysight Technologies produce una gamma completa di adattatori RF di precisione che coprono da CC a 18 GHz e oltre, incluse configurazioni APC-7 su Type-N e vari SMA per il suo ecosistema di strumenti. Anritsu fornisce adattatori di precisione per le sue linee di prodotti VNA e analizzatori di cavi/antenna. Anche Huber+Suhner, Rosenberger e Pasternack offrono estesi cataloghi di adattatori RF per applicazioni di laboratorio e campo.
