Commutatori RF

I commutatori RF sono componenti elettromeccanici o a stato solido utilizzati per instradare segnali a radiofrequenza e microonde tra strumenti, dispositivi in prova e componenti di condizionamento del segnale. Sono blocchi costitutivi fondamentali di apparecchiature di test automatizzato (ATE) e matrici di commutazione, consentendo a un singolo strumento di testare più porte o dispositivi in sequenza senza ricablaggio manuale. I commutatori RF sono disponibili in configurazioni single-pole multiple-throw (SP3T, SP4T, SP6T) e in formati multipare che coprono frequenze da DC a 67 GHz nei progetti coassiali di precisione.

I commutatori RF elettromeccanici offrono perdita di inserzione molto bassa e elevato isolamento porta-porta, rendendoli adatti per applicazioni ad alta frequenza e ad alta potenza in aerospaziale e difesa, test delle stazioni base di telecomunicazioni e caratterizzazione di wafer di semiconduttori. I commutatori a stato solido forniscono velocità di commutazione più veloce per misurazioni di impulsi e applicazioni di produzione ad alto rendimento. I commutatori di protezione del carico come la serie Bird 8640A salvaguardano gli amplificatori di potenza da condizioni di circuito aperto e cortocircuito durante i test dei trasmettitori ad alta potenza.

Applicazioni Tipiche

Commutazione automatizzata tra più dispositivi in prova (DUT) nei test RF di produzione
Routing dei segnali nei sistemi di matrici di commutazione per test di antenne e beamforming multi-canale
Collegamento di più strumenti a una singola porta DUT per misurazioni sequenziali
Protezione del carico nella caratterizzazione di trasmettitori e amplificatori ad alta potenza
Commutazione dei percorsi nei banchi di prova di sistemi di comunicazione satellitare e radar

Marchi Popolari

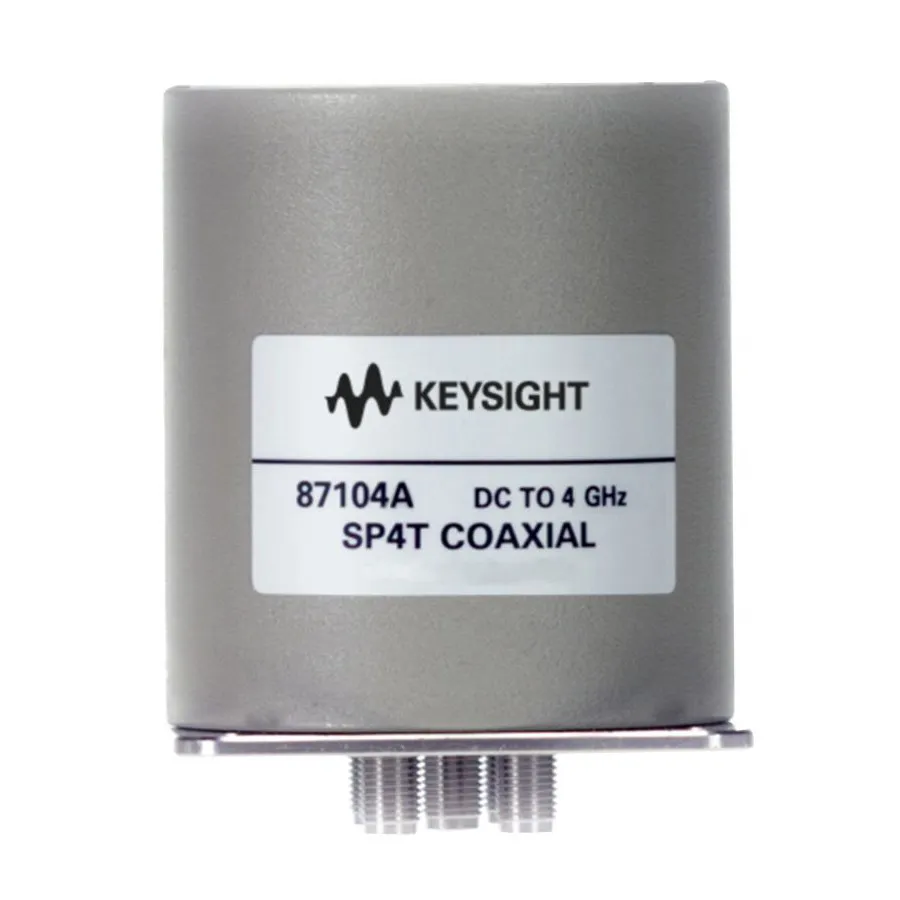

Keysight Technologies offre una gamma completa di commutatori RF coassiali multipare, inclusa la serie 87104A in configurazioni SP4T e multipare con opzioni di driver e interfaccia per l'integrazione del sistema. Bird Technologies fornisce commutatori di protezione del carico per ambienti di trasmettitori ad alta potenza. Entrambe le aziende forniscono commutatori con elevata ripetibilità e lunga durata di servizio meccanico adatti ad applicazioni ATE di laboratorio e produzione impegnative.
